| Caractéristique(s) |
|

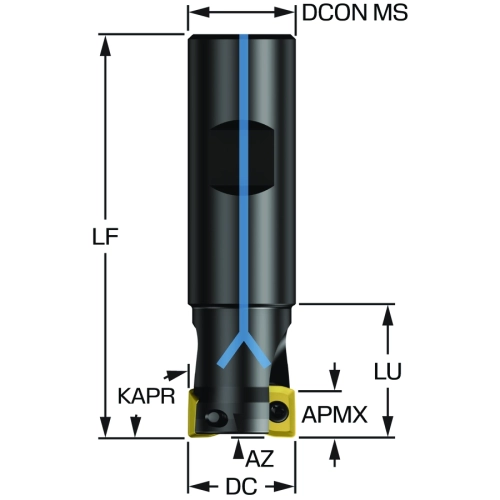

| Longueur utile (LU) |
40 mm |
| Interface adaptative direction machine (ADINTMS) |
Weldon (DIN6535-HB) -metrique: 32 |
| Diamètre de coupe (DC) |
32 mm |
| Longueur fonctionnelle (LF) |
105 mm |
| Sens (HAND) |
Right |
| Diamètre de connexion (DCONMS) |
32 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
10 |
| Code des dimensions du logement de plaquette (SSC_M) |
10 |
| Nombre d'éléments de coupe (CICT_1) |
3 |
| Logement de plaquette (CUTINT_MAS) |
CoroMill MS20 10T3 (MS20-10T3 RE0.0-3.1) |
| Ratio d'engagement utile maximal (AERMX) |
1 |

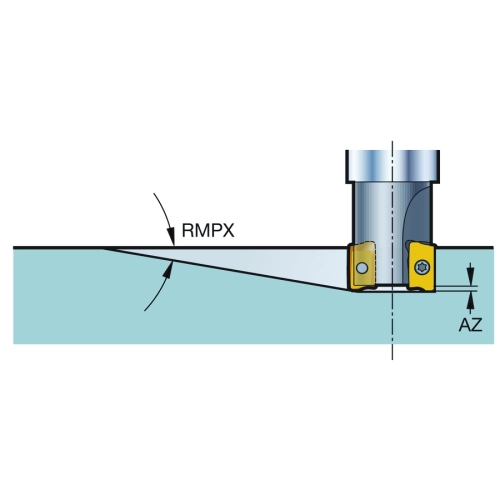

| Angle de pente maximal (RMPX) |
2.2 deg |
| Profondeur de plongée maximale (AZ) |
1 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
90 deg |
| Profondeur de coupe maximale (APMX) |
9 mm |
| Pas de coupe différentiel (CPDF) |
h6 |
| Nombre d'arêtes de coupe effectives en bout (ZEFP) |
3 |
| Tolérance du diamètre de queue (TCDCON) |
h6 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
70 bar |
| Chiffre standard (STDNO) |
ISO3338-2 |
| Lettre standard (STDLET) |
WE |
| Diamètre du corps (BD) |
30.7 mm |
| Couple (TQ) |
1.6 Nm |
| Code matériau du corps (BMC) |
Steel |
| Angle de coupe radial (GAMF) |
-11.28 deg |
| Angle de coupe axial (GAMP) |
10 deg |
| Vitesse de rotation maximale (RPMX) |
25900 1/min |
| Code du type de serrage (MTP) |
clamp with screw through hole |
| Longueur de serrage (LS) |
60 mm |
| Longueur Totale (OAL) |
105 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.568 kg |
ADINTMS : Weldon (DIN6535-HB) -metrique: 32
CUTINT_MAS : "CoroMill MS20 10T3 (MS20-10T3 RE0.0-3.1)"
CUTINT_SIZ : CoroMill MS20 -10T3
