| Caractéristique(s) |
|

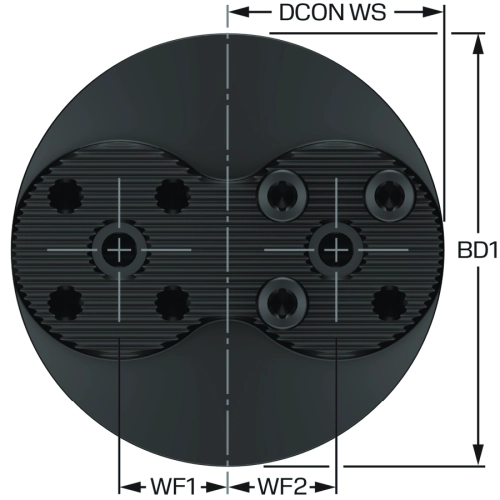

| Diamètre du raccord côté pièce (DCONWS) |
40 mm |
| Interface adaptative direction pièce (ADINTWS) |
SL (monté vissé) -droit -taille 40 |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par segment uniquement) -taille C8 |
| Sens (HAND) |
Neutral |

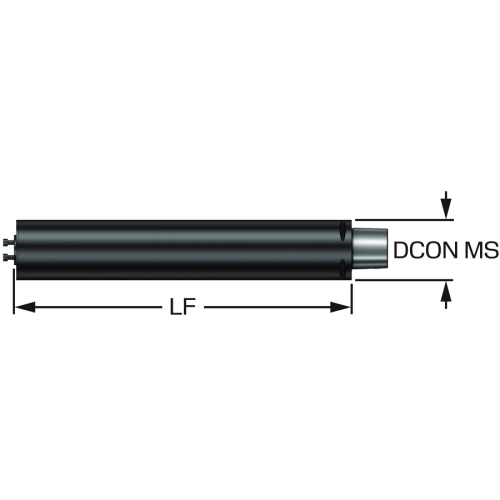

| Diamètre de connexion (DCONMS) |
80 mm |
| Porte-à-faux minimal (OHN) |
768 mm |
| TBX (TBX) |
75 C |
| FFCX (FFCX) |
5600 N |
| Porte-à-faux maximal (OHX) |
768 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
axial concentric exit |
| Emplacement pour puce de données (DCP) |
Neutral |
| Taille puce de données (DCPS) |
Dia.=10 mm/Height=4,5 mm |
| Propriétés antivibratoires (DPC) |
Neutral |
| Largeur fonctionnelle (WF_1) |
20 mm |
| Largeur fonctionnelle (WF_2) |
20 mm |
| Cote HF1 (HF_1) |
0 mm |
| Longueur fonctionnelle (LF_1) |
768 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
80 bar |
| Cote HF2 (HF_2) |
0 mm |
| Longueur fonctionnelle (LF_2) |
768 mm |
| Diamètre du corps (BD_1) |
80 mm |
| CGZ (CGZ) |
363 mm |
| Longueur de corps (LB) |
768 mm |
| Couple (TQ) |
17 Nm |
| Code matériau du corps (BMC) |
Steel |
| Longueur Totale (OAL) |
816.325 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
27.545 kg |
