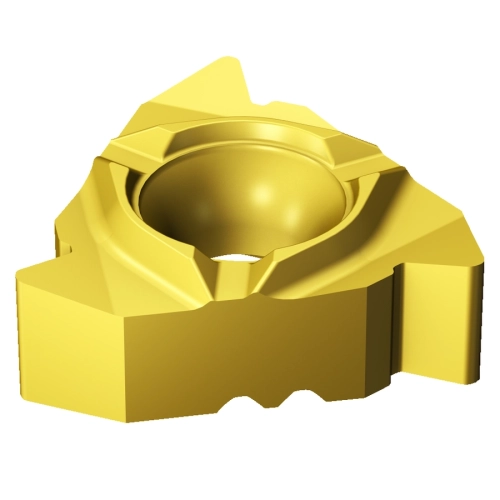

Plaquette CoroThread® 266 pour le filetage au tour 266RG22UN01A040M1020 SANDVIK

Référence COC : 184681

Référence fabricant : 5758230

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 37.101 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 44.70 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -external size 22R][GRADE:1020][HAND:R][MARQUE:SANDVIK][THFT:UN60][TPI:4]

Caractéristique(s)
Sens (HAND)	R

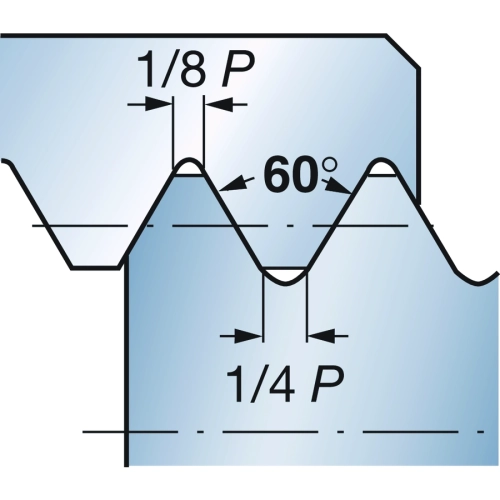

Type de forme de filet (THFT)	UN60
Type de filet (TTP)	EXT
Filets par pouce (TPI)	4
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	2A

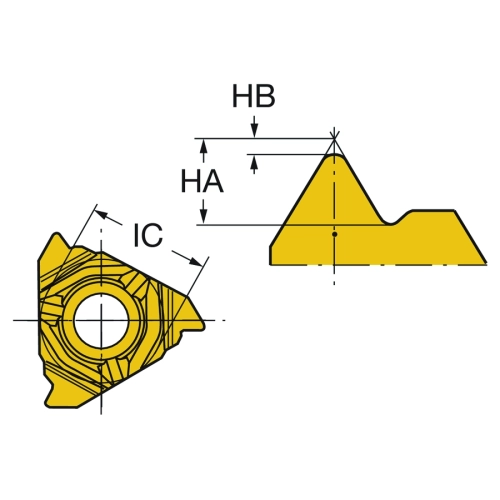

Hauteur théorique du filetage (HA)	4.76 mm
Différence de hauteur du filetage (HB)	0.87 mm
Distance de profil ex (PDX)	2.9 mm
Distance de profil ey (PDY)	0.79 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	5.7 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -external size 22R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	12.7 mm
Nuance (GRADE)	1020
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiN
Epaisseur plaquette (S)	5.5626 mm
Désignation fabricants des brise-copeaux (CBMD)	A
Chiffre standard (STDNO)	ISO 5864-1978
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	10.89 g
