Plaquette CoroThread® 266 pour le filetage au tour 266RG22TR01F400E1020 SANDVIK

Référence COC : 184677

Référence fabricant : 5758226

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 48.721 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 58.70 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -external size 22R][GRADE:1020][HAND:R][MARQUE:SANDVIK][THFT:TP30][TP:4]

Caractéristique(s)
Sens (HAND)	R

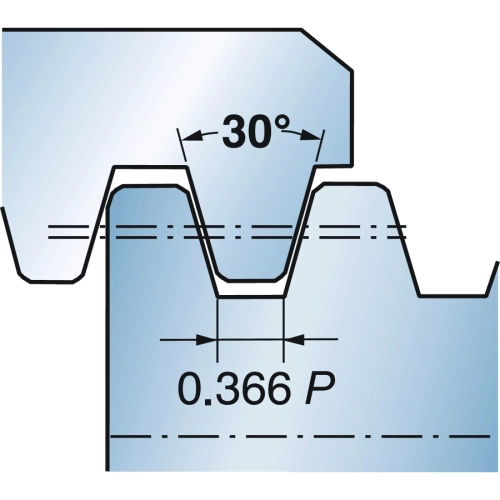

Type de forme de filet (THFT)	TP30
Chiffre standard (STDNO1)	ISO 2901-2904
Chiffre standard (STDNO2)	DIN 103-1977
Type de filet (TTP)	EXT
Pas du filetage (TP)	4 mm
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	IT 7

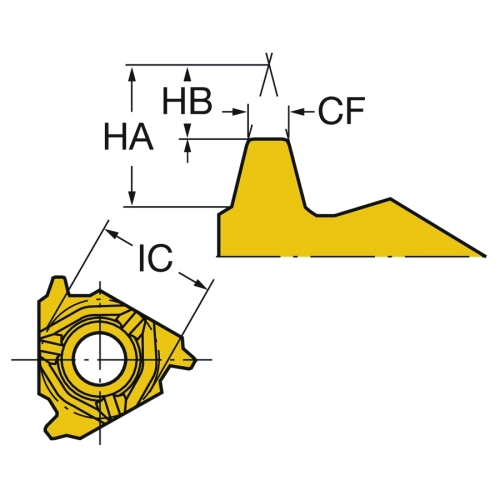

Hauteur théorique du filetage (HA)	4.82 mm
Différence de hauteur du filetage (HB)	2.5 mm
Distance de profil ex (PDX)	1.9 mm
Distance de profil ey (PDY)	1.377 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	5.7 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -external size 22R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	12.7 mm
Chanfrein localisé (CF)	1.34 mm
Nuance (GRADE)	1020
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiN
Désignation fabricants des brise-copeaux (CBMD)	F
Epaisseur plaquette (S)	5.5626 mm
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	10.44 g
