| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -inch: 3/4 x 3/4 |

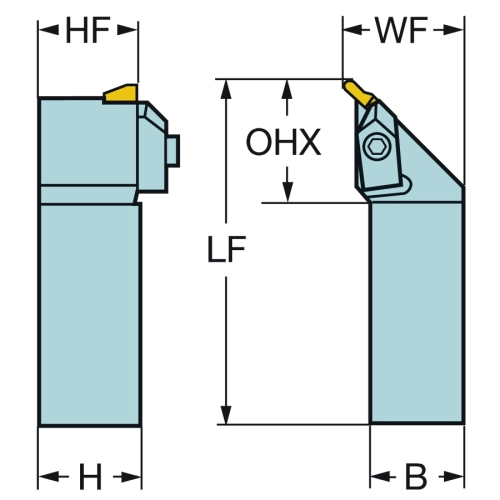

| Longueur fonctionnelle (LF) |
114.3 mm |
| Sens (HAND) |
Left |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
135 deg |
| Angle d'attaque de l'outil (PSIR) |
-45 deg |
| Code des dimensions du logement de plaquette (SSC_N) |
3 |
| Code des dimensions du logement de plaquette (SSC_M) |
3 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
Top-Lok -style 3R (TLU3R) |
| Profondeur de coupe maximale (CDX) |
4.8 mm |
| Angle de pente maximal (RMPX) |
45 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
31.75 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
no coolant exit |
| Largeur de queue (B) |
19.05 mm |
| Hauteur de queue (H) |
19.05 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
25.4 mm |
| Identification de la plaquette modèle (MIID) |
TLU 3 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Code matériau du corps (BMC) |
Steel |

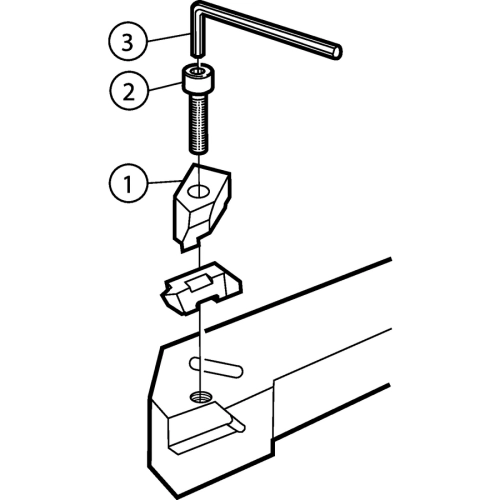

| Code du type de serrage (MTP) |
clamp on top of insert |
| Longueur de serrage (LSCMS) |
82.6 mm |
| Longueur Totale (OAL) |
114.3 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.3 kg |
ADINTMS : Manche carré -inch: 3/4 x 3/4
CUTINT_MAS : "Top-Lok -style 3R (TLU3R)"
CUTINT_SIZ : Top-Lok -style 3R
