| Caractéristique(s) |
|

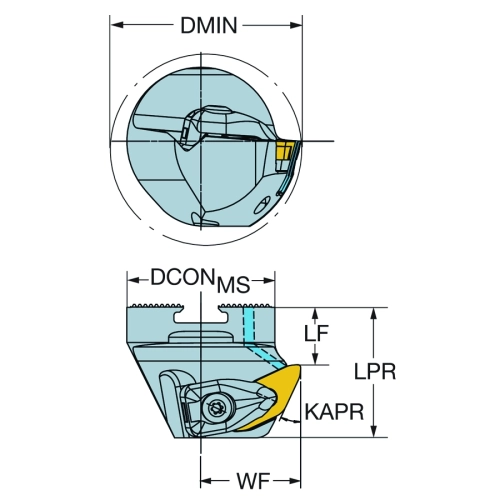

| Diamètre d'alésage minimal (DMIN1) |
50 mm |
| Interface adaptative direction machine (ADINTMS) |
Serrage par coin -taille 40 |
| Longueur fonctionnelle (LF) |
16 mm |
| Sens (HAND) |
Left |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
95 deg |
| Angle d'attaque de l'outil (PSIR) |
-5 deg |
| Code des dimensions du logement de plaquette (SSC_N) |
CP-B11 |
| Diamètre de connexion (DCONMS) |
40 mm |
| Code des dimensions du logement de plaquette (SSC_M) |
CP-B11 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn PRIME CP-B (CP-B1108) |
| Angle de pente maximal (RMPX) |
23 deg |
| Porte-à-faux maximal (OHX) |
16 mm |
| Angle du corps côté machine (BAMS) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined exit |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
decentral over flange |
| Pression du liquide de coupe (CP) |
70 bar |
| Longueur de projection (LPR) |
36 mm |
| Angle de coupe orthogonal (GAMO) |
-5 deg |
| Angle d’inclinaison (LAMS) |
-5 deg |
| Largeur fonctionnelle (WF) |
27 mm |
| Identification de la plaquette modèle (MIID) |
CP-B1108 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |

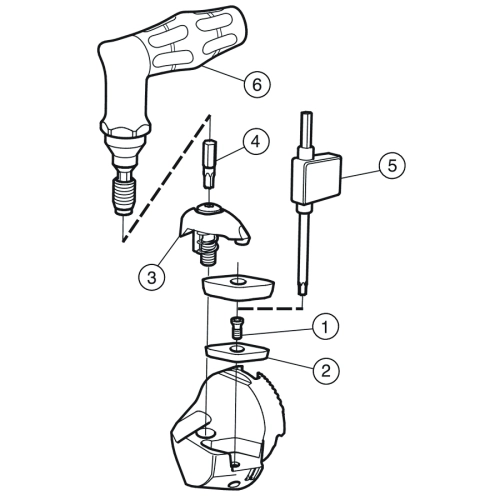

| Code du type de serrage (MTP) |
clamp on top of insert and into hole |
| Longueur Totale (OAL) |
36 mm |
| EPSR (EPSR) |
80 deg |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.186 kg |
ADINTMS : Serrage par coin -taille 40
CUTINT_MAS : "CoroTurn PRIME CP-B (CP-B1108)"
CUTINT_SIZ : CoroTurn PRIME CP-B11
