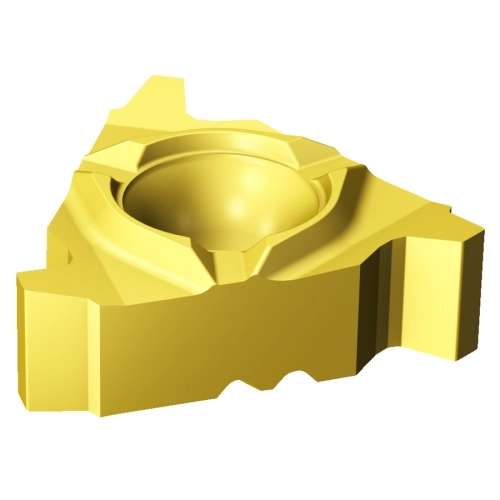

Plaquette CoroThread® 266 pour le filetage au tour 266RL22SA01F050E1020 SANDVIK

Référence COC : 184930

Référence fabricant : 5758111

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 46.397 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 55.90 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -internal size 22R][GRADE:1020][HAND:R][MARQUE:SANDVIK][THFT:STAC29][TPI:5]

Caractéristique(s)
Sens (HAND)	R

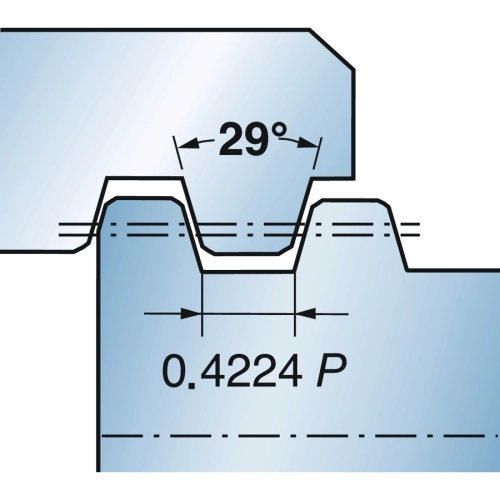

Type de forme de filet (THFT)	STAC29
Type de filet (TTP)	INT
Filets par pouce (TPI)	5
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	2G

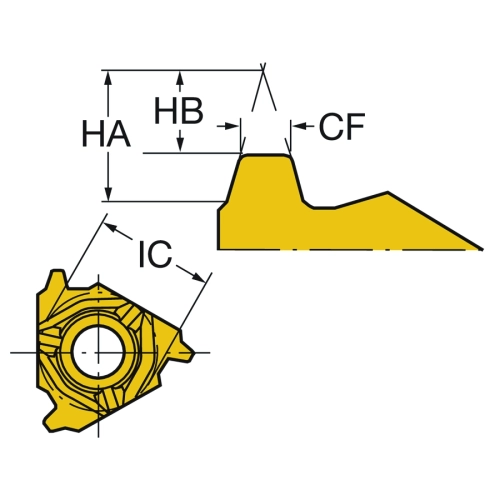

Hauteur théorique du filetage (HA)	5.71 mm
Différence de hauteur du filetage (HB)	3.87 mm
Distance de profil ex (PDX)	2 mm
Distance de profil ey (PDY)	1.64 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	5.7 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -internal size 22R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	12.7 mm
Chanfrein localisé (CF)	2 mm
Nuance (GRADE)	1020
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiN
Epaisseur plaquette (S)	5.5626 mm
Désignation fabricants des brise-copeaux (CBMD)	F
Chiffre standard (STDNO)	ANSI B1.8-1988
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	10.06 g
