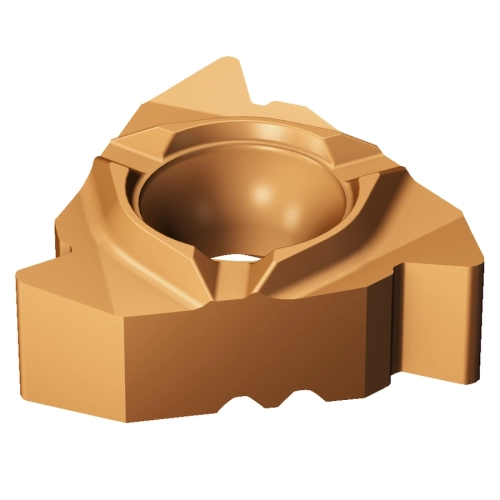

Plaquette CoroThread® 266 pour le filetage au tour 266RL22V501A0402E1125 SANDVIK

Référence COC : 184948

Référence fabricant : 5758108

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 48.721 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 58.70 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -internal size 22R][GRADE:1125][HAND:R][MARQUE:SANDVIK][THFT:APF60V502][TPI:4]

Caractéristique(s)
Sens (HAND)	R
Type de forme de filet (THFT)	APF60V502
Type de filet (TTP)	INT
Filets par pouce (TPI)	4
Type de profil de filet (TPT)	F: full profile

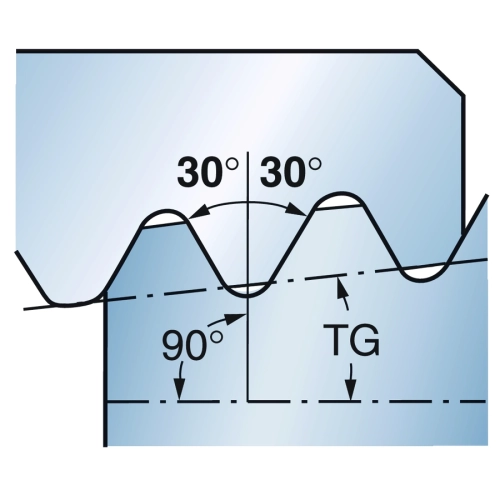

Gradient du cône (TG)	0.166667
Nombre de dents (NT)	1

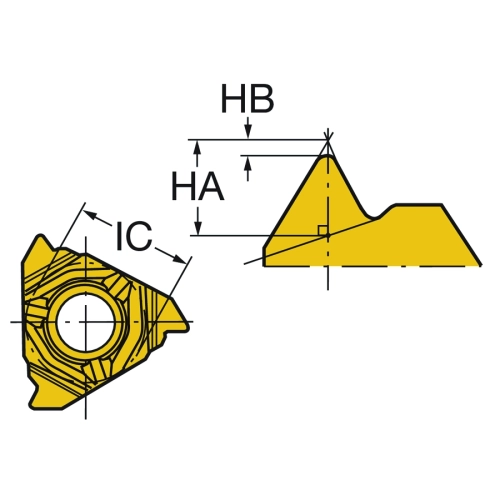

Hauteur théorique du filetage (HA)	4.36 mm
Différence de hauteur du filetage (HB)	0.62 mm
Distance de profil ex (PDX)	2.8 mm
Distance de profil ey (PDY)	1.061 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	5.7 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -internal size 22R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	12.7 mm
Nuance (GRADE)	1125
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiAlN
Epaisseur plaquette (S)	5.5626 mm
Désignation fabricants des brise-copeaux (CBMD)	A
Chiffre standard (STDNO)	API SPEC. 7
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	9.79 g
