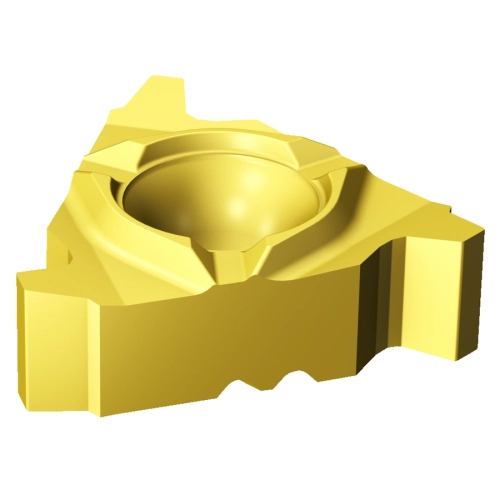

Plaquette CoroThread® 266 pour le filetage au tour 266RL27AC01F030E1020 SANDVIK

Référence COC : 184964

Référence fabricant : 5758076

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 63.08 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 76.00 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -internal size 27R][GRADE:1020][HAND:R][MARQUE:SANDVIK][THFT:AC29][TPI:3]

Caractéristique(s)
Sens (HAND)	R

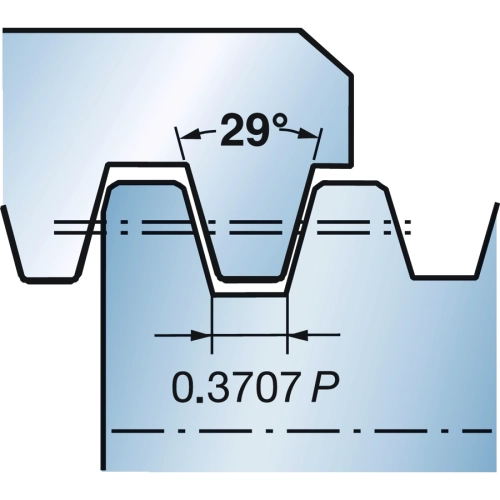

Type de forme de filet (THFT)	AC29
Type de filet (TTP)	INT
Filets par pouce (TPI)	3
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	2G

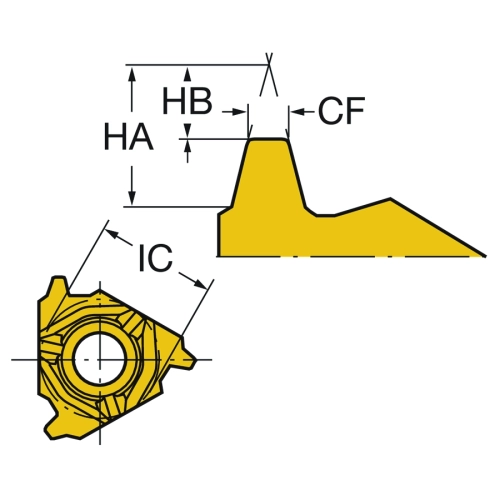

Hauteur théorique du filetage (HA)	10.31 mm
Différence de hauteur du filetage (HB)	5.8 mm
Distance de profil ex (PDX)	3.3 mm
Distance de profil ey (PDY)	0.54 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	6.5 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -internal size 27R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	15.875 mm
Chanfrein localisé (CF)	3 mm
Nuance (GRADE)	1020
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiN
Epaisseur plaquette (S)	7 mm
Désignation fabricants des brise-copeaux (CBMD)	F
Chiffre standard (STDNO)	ANSI B1.5-1988
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	24.23 g
