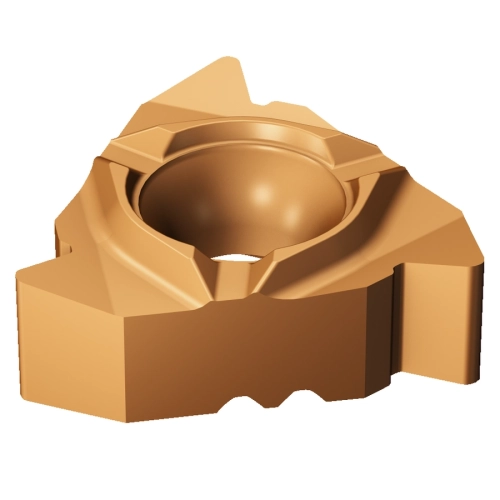

Plaquette CoroThread® 266 pour le filetage au tour 266RG16NJ01A200E1125 SANDVIK

Référence COC : 184512

Référence fabricant : 5758001

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 24.485 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 29.50 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -external size 16R][GRADE:1125][HAND:R][MARQUE:SANDVIK][THFT:NJ60][TPI:20]

Caractéristique(s)
Sens (HAND)	R

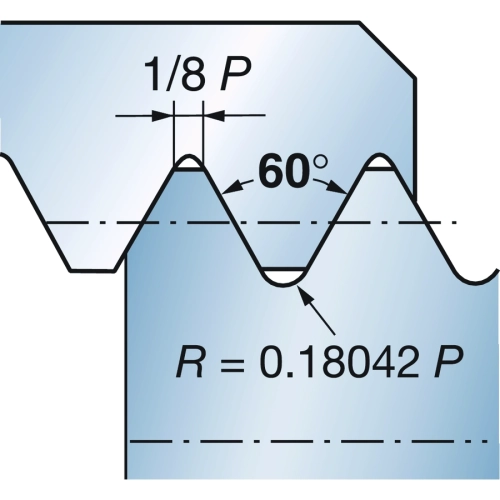

Type de forme de filet (THFT)	NJ60
Chiffre standard (STDNO1)	ISO 3161-1977
Chiffre standard (STDNO2)	BS 4084-1977
Type de filet (TTP)	EXT
Filets par pouce (TPI)	20
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	3A

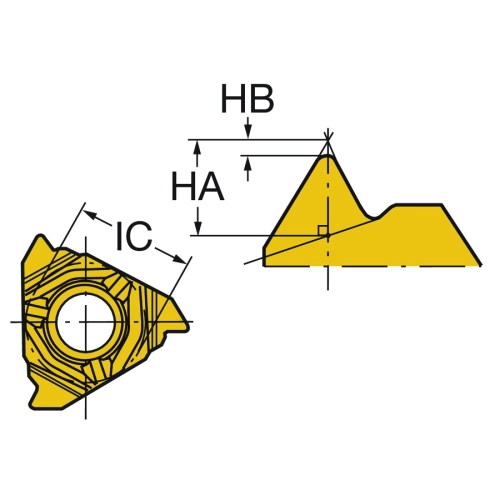

Hauteur théorique du filetage (HA)	0.94 mm
Différence de hauteur du filetage (HB)	0.21 mm
Distance de profil ex (PDX)	1 mm
Distance de profil ey (PDY)	1.32 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	4.4 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -external size 16R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	9.525 mm
Nuance (GRADE)	1125
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiAlN
Epaisseur plaquette (S)	3.96875 mm
Désignation fabricants des brise-copeaux (CBMD)	A
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	3.78 g
