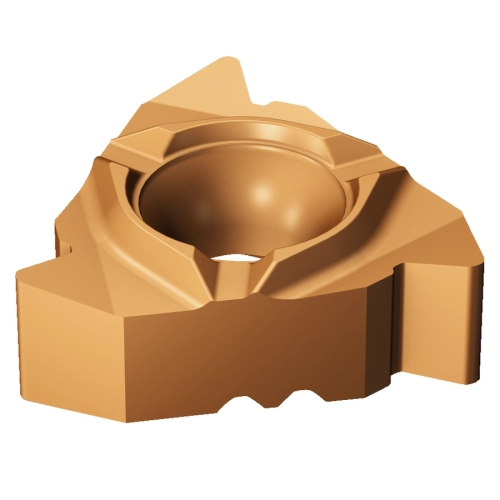

Plaquette CoroThread® 266 pour le filetage au tour 266RG16NJ01A120E1125 SANDVIK

Référence COC : 184508

Référence fabricant : 5757992

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 24.485 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 29.50 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -external size 16R][GRADE:1125][HAND:R][MARQUE:SANDVIK][THFT:NJ60][TPI:12]

Caractéristique(s)
Sens (HAND)	R

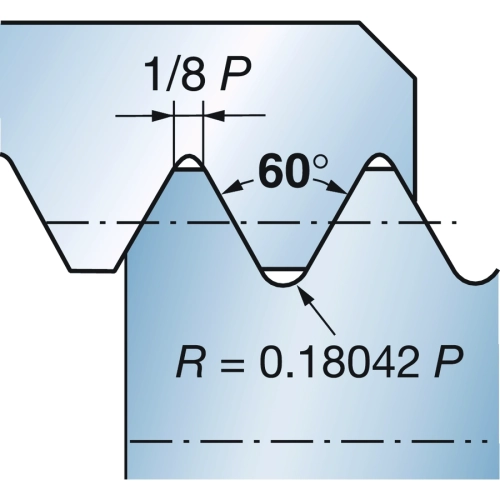

Type de forme de filet (THFT)	NJ60
Chiffre standard (STDNO1)	ISO 3161-1977
Chiffre standard (STDNO2)	BS 4084-1977
Type de filet (TTP)	EXT
Filets par pouce (TPI)	12
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	3A

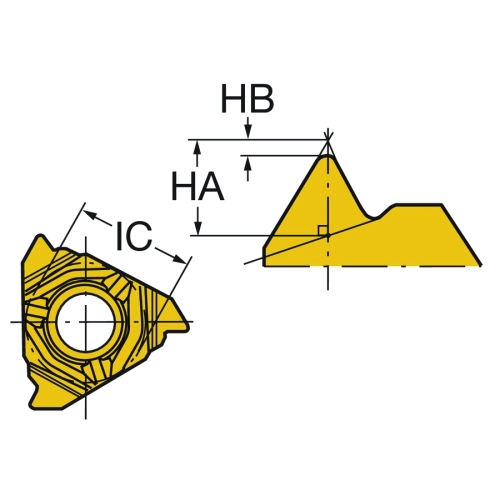

Hauteur théorique du filetage (HA)	1.58 mm
Différence de hauteur du filetage (HB)	0.36 mm
Distance de profil ex (PDX)	1.4 mm
Distance de profil ey (PDY)	1.32 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	4.4 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -external size 16R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	9.525 mm
Nuance (GRADE)	1125
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiAlN
Epaisseur plaquette (S)	3.96875 mm
Désignation fabricants des brise-copeaux (CBMD)	A
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	3.65 g
