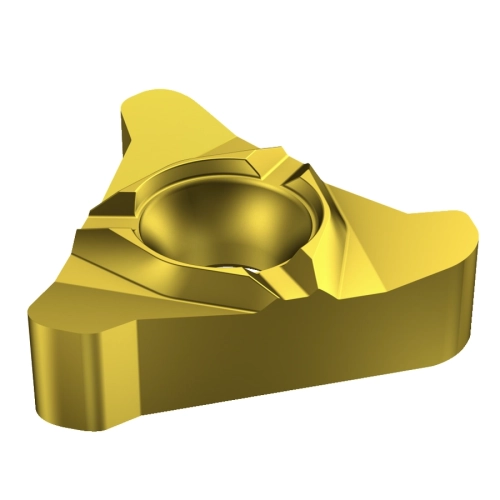

Plaquette CoroThread® 266 pour le filetage au tour 266RL22BU01A050E1020 SANDVIK

Référence COC : 184906

Référence fabricant : 5757953

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 46.397 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 55.90 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -internal size 22R][GRADE:1020][HAND:R][MARQUE:SANDVIK][THFT:BUT075][TPI:5]

Caractéristique(s)
Sens (HAND)	R
Type de forme de filet (THFT)	BUT075
Type de filet (TTP)	INT
Filets par pouce (TPI)	5
Type de profil de filet (TPT)	F: full profile

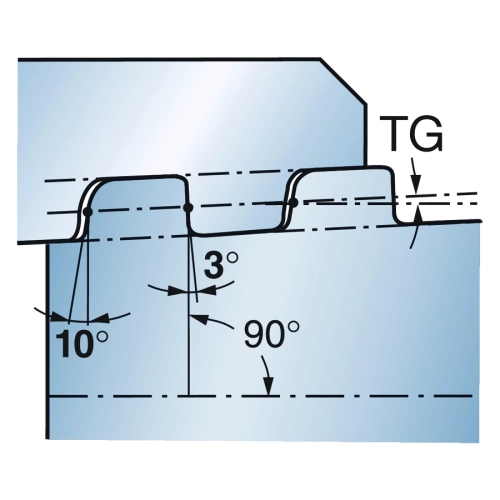

Gradient du cône (TG)	0.0625
Nombre de dents (NT)	1

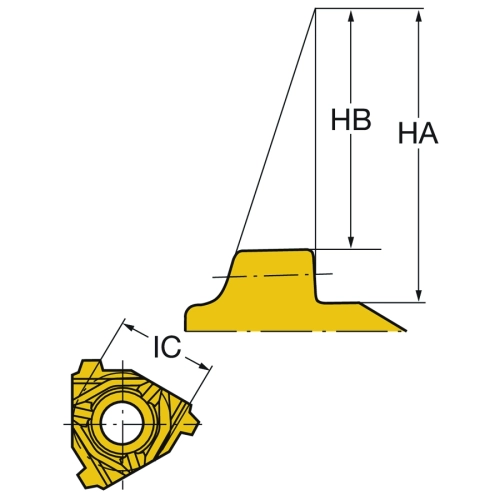

Hauteur théorique du filetage (HA)	12.18 mm
Différence de hauteur du filetage (HB)	10.6 mm
Distance de profil ex (PDX)	2.305 mm
Distance de profil ey (PDY)	1.93 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	5.7 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -internal size 22R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	12.7 mm
Nuance (GRADE)	1020
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiN
Epaisseur plaquette (S)	5.5626 mm
Désignation fabricants des brise-copeaux (CBMD)	A
Chiffre standard (STDNO)	API SPEC. 5B
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	10.07 g
