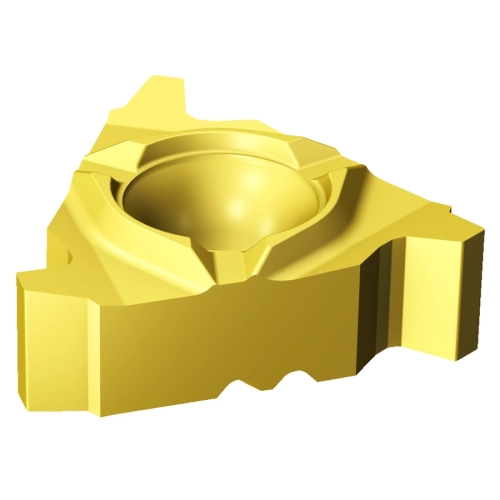

Plaquette CoroThread® 266 pour le filetage au tour 266RL22AC01F040E1020 SANDVIK

Référence COC : 184901

Référence fabricant : 5757950

Marque : SANDVIK

Prodfam : CoroThread 266

Famille : SAN330

Prix de vente : 46.397 €/HT (par pièce)

Reduction : 17.00%

Prix de vente conseillé : 55.90 €/HT (par pièce)

Conditionnement : 10 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Classification des matières niveau 1(TMC1ISO) :

Informations de recherche : [CUTINT_SIZ:CoroThread 266/254 -internal size 22R][GRADE:1020][HAND:R][MARQUE:SANDVIK][THFT:AC29][TPI:4]

Caractéristique(s)
Sens (HAND)	R

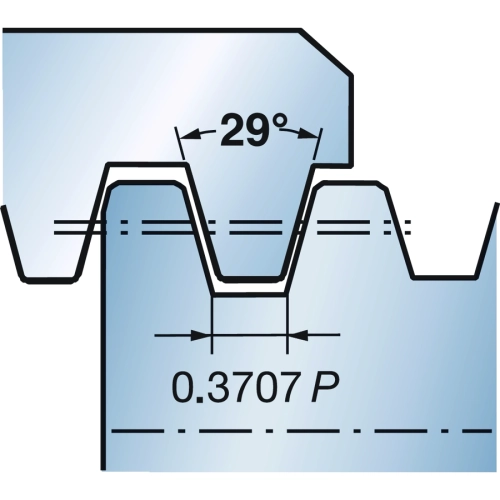

Type de forme de filet (THFT)	AC29
Type de filet (TTP)	INT
Filets par pouce (TPI)	4
Type de profil de filet (TPT)	F: full profile
Nombre de dents (NT)	1
Classe de tolérance du filet (TCTR)	2G

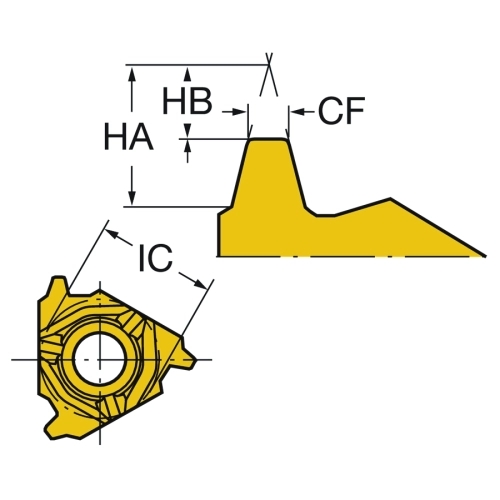

Hauteur théorique du filetage (HA)	7.77 mm
Différence de hauteur du filetage (HB)	4.28 mm
Distance de profil ex (PDX)	2.4 mm
Distance de profil ey (PDY)	0.868 mm
Code du type de montage de plaquette (IFS)	8: 40°-60° countersunk hole, rail bottom
Diamètre du trou de fixation (D1)	5.7 mm
Forme et taille de plaquette (CUTINT_SIZ)	CoroThread 266/254 -internal size 22R
Nombre d'arêtes de coupe (CEDC)	3
Diamètre du cercle inscrit (IC)	12.7 mm
Chanfrein localisé (CF)	2.21 mm
Nuance (GRADE)	1020
Substrat (SUBSTRATE)	HC
Revêtement (COATING)	PVD TiN
Epaisseur plaquette (S)	5.5626 mm
Désignation fabricants des brise-copeaux (CBMD)	F
Chiffre standard (STDNO)	ANSI B1.5-1988
Marque du produit (MARQUE)	SANDVIK
Poids de l'élément (WT)	10.12 g
