| Caractéristique(s) |
|

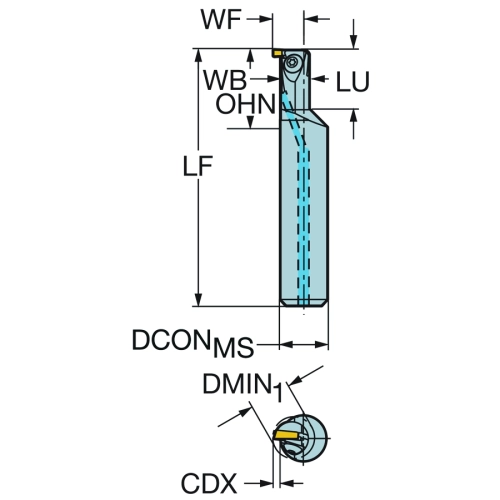

| Diamètre d'alésage minimal (DMIN1) |
15 mm |
| Longueur utile (LU) |
35.56 mm |
| Interface adaptative direction machine (ADINTMS) |
"Cylindrical shank without clamping features (without flange) -inch: 3/4" |
| Longueur fonctionnelle (LF) |
152.4 mm |
| Sens (HAND) |
Right |
| Diamètre de connexion (DCONMS) |
19.05 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
25 |
| Code des dimensions du logement de plaquette (SSC_M) |
25 |
| Angle du corps côté pièce (BAWS) |
90 deg |
| Porte-à-faux minimal (OHN) |
48 mm |

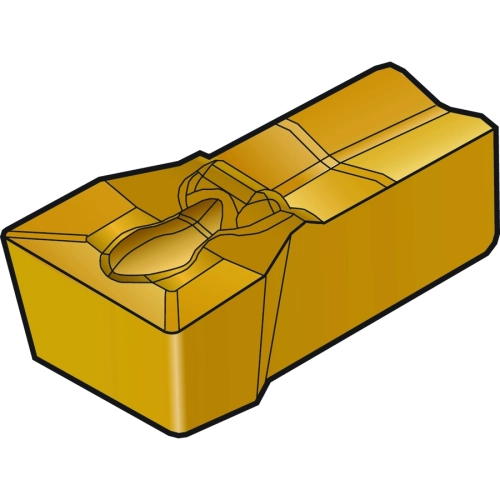

| Logement de plaquette (CUTINT_MAS) |
Q-Cut -size 25 (N151.3-265-25-4G) |
| Profondeur de coupe maximale (CDX) |
3.9878 mm |
| Porte-à-faux maximal (OHX) |
76.2 mm |
| Propriété d'aide au positionnement (LOCAP) |
1 |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined exit |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Largeur fonctionnelle (WF) |
11.5062 mm |
| Hauteur fonctionnelle (HF) |
0 mm |
| Largeur du corps (WB) |
10.5 mm |
| Couple (TQ) |
2.2 Nm |

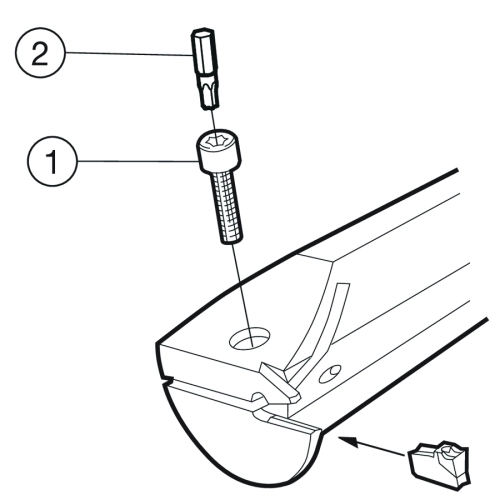

| Code du type de serrage (MTP) |
clamp on top of insert |
| Longueur de serrage (LSCMS) |
76.2 mm |
| Longueur Totale (OAL) |
152.4 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.272 kg |
ADINTMS : "Cylindrical shank without clamping features (without flange) -inch: 3/4"
CUTINT_MAS : "Q-Cut -size 25 (N151.3-265-25-4G)"
CUTINT_SIZ : Q-Cut 151.3 -size 25
