| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Queue cylindrique avec 3 plats -métrique: 25 |

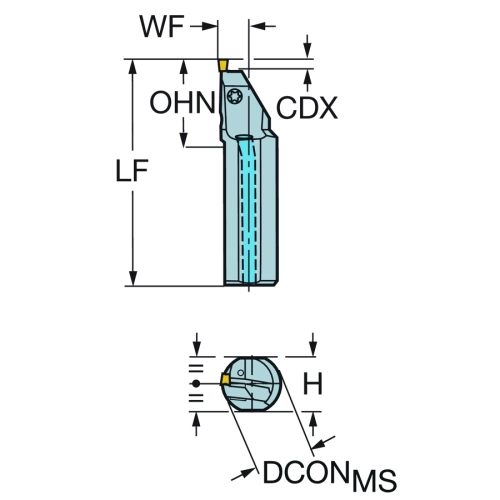

| Longueur fonctionnelle (LF) |
200 mm |
| Sens (HAND) |
Right |

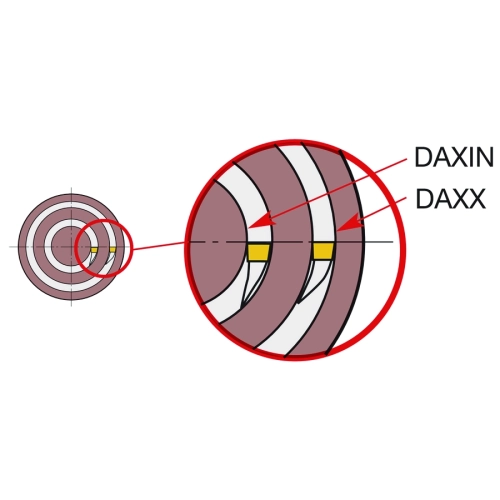

| Diamètre extérieur maximal de gorge axiale (DAXX) |
55 mm |
| Diamètre de connexion (DCONMS) |
25 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
30 |
| Code des dimensions du logement de plaquette (SSC_M) |
30 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Direction de support de gorge axiale (AXGSUP) |
1 |
| Porte-à-faux minimal (OHN) |
31.4 mm |

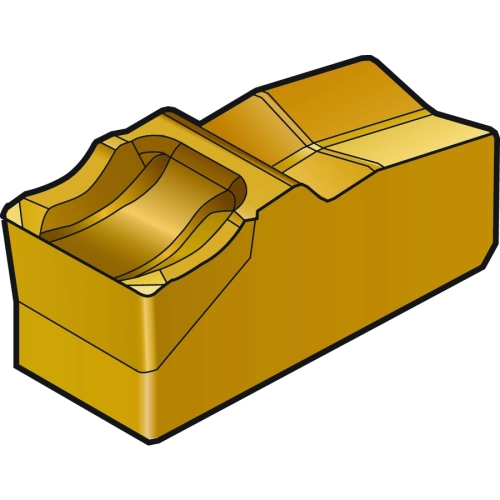

| Logement de plaquette (CUTINT_MAS) |
Q-Cut -size 30 (N151.3-400-30-7G) |
| Profondeur de coupe maximale (CDX) |
12 mm |
| Diamètre intérieur minimal de gorge axiale (DAXIN) |
16 mm |
| Porte-à-faux maximal (OHX) |
62.5 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined exit |
| Hauteur de queue (H) |
23 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Diamètre du corps (BD) |
25 mm |
| Largeur fonctionnelle (WF) |
12.75 mm |
| Hauteur fonctionnelle (HF) |
0.1 mm |
| Couple (TQ) |
3.5 Nm |

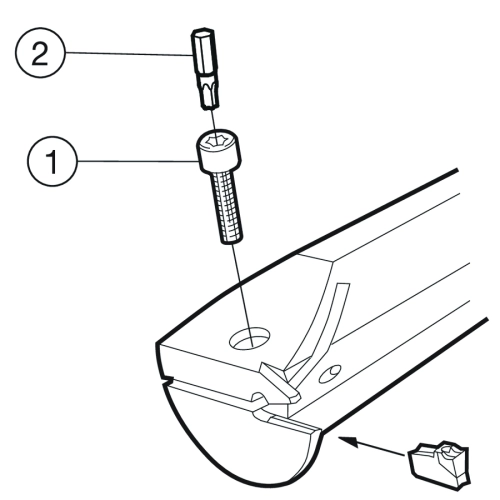

| Code du type de serrage (MTP) |
clamp on top of insert |
| Longueur de serrage (LSCMS) |
137.5 mm |
| Longueur Totale (OAL) |
200 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.577 kg |
ADINTMS : Queue cylindrique avec 3 plats -métrique: 25
CUTINT_MAS : "Q-Cut -size 30 (N151.3-400-30-7G)"
CUTINT_SIZ : Q-Cut 151.3 -size 30
CUTINT_SIZ : Q-Cut 151.3 -size 40
