| Caractéristique(s) |
|

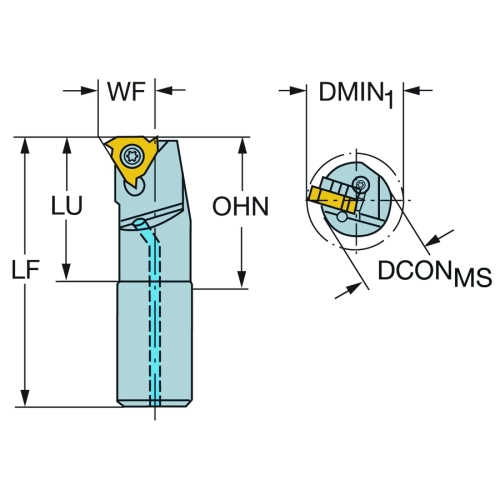

| Diamètre d'alésage minimal (DMIN1) |
24.892 mm |
| Longueur utile (LU) |
114.3 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue cylindrique avec 3 plats -inch: 3/4 |
| Longueur fonctionnelle (LF) |
254 mm |
| Angle de dépouille axial (ALP) |
-15 deg |
| Sens (HAND) |
Right |

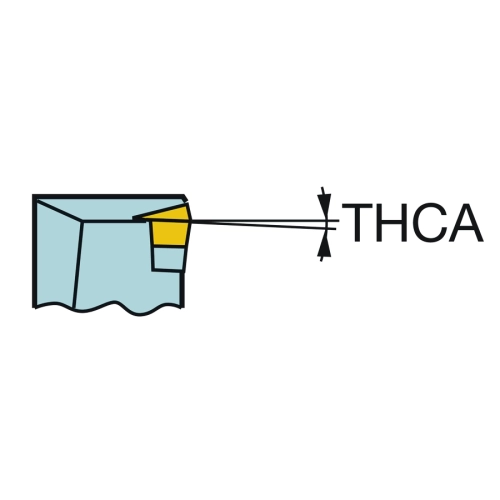

| Angle de correction de l'hélice du filet (THCA) |
2 deg |
| Diamètre de connexion (DCONMS) |
19.05 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
3/8 |
| Code des dimensions du logement de plaquette (SSC_M) |
16 |
| Porte-à-faux minimal (OHN) |
40.132 mm |
| Logement de plaquette (CUTINT_MAS) |

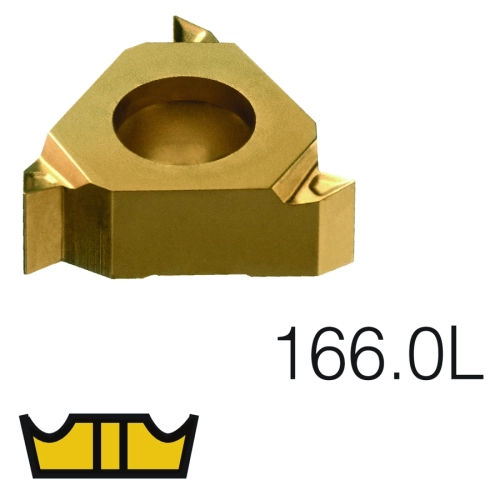

U-Lock -internal size 16 (R166.0L-16/L154.0G-16) |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
114.3 mm |
| Hauteur de queue (H) |
18.65 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Diamètre du corps (BD) |
19.05 mm |
| Largeur fonctionnelle (WF) |
13.9954 mm |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
1.7 Nm |
| Code du type de serrage (MTP) |
clamp with screw through hole |
| EPSR (EPSR) |
60 deg |
| Longueur de serrage (LSCMS) |
139.7 mm |
| Longueur Totale (OAL) |
254 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
1.1 kg |
ADINTMS : Queue cylindrique avec 3 plats -inch: 3/4
CUTINT_MAS : "U-Lock -internal size 16 (R166.0L-16/L154.0G-16)"
CUTINT_SIZ : U-Lock 166/154 -internal size 16R
