| Caractéristique(s) |
|
| Sens (HAND) |
Right |

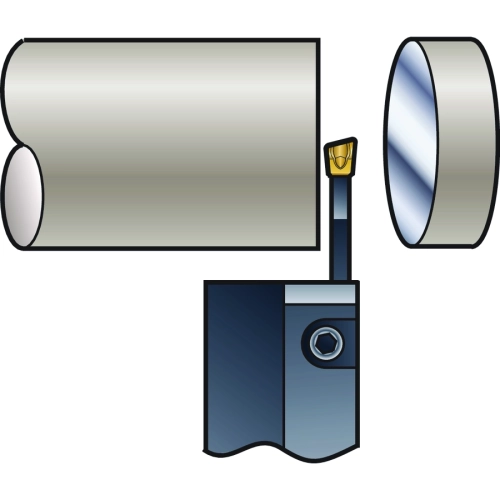

| Identifiant de l'opération d'usinage (CTPT) |
pre-machining with demand on surface |

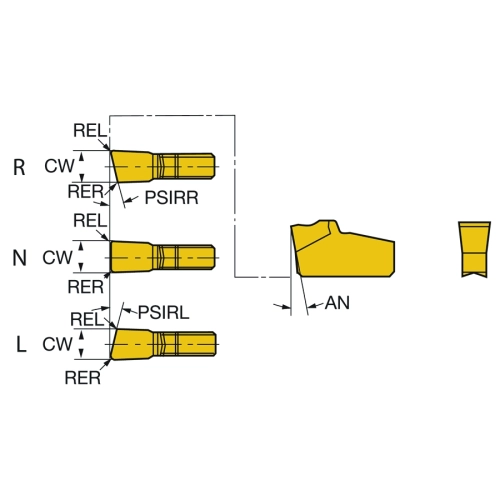

| Largeur de coupe (CW) |
5 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
50 |
| Code des dimensions du logement de plaquette (SSC_M) |
50 |
| Tolérance inférieure sur la largeur de coupe (CWTOLL) |
0 mm |
| Tolérance supérieure sur la largeur de coupe (CWTOLU) |
0.25 mm |
| tolérance inférieure de rayon de bec (RETOLL) |
-0.1 mm |
| tolérance supérieure de rayon de bec (RETOLU) |
0.1 mm |
| Angle de l'arête de coupe principale à droite (PSIRR) |
5 deg |
| Code du type de montage de plaquette (IFS) |
Concave prismatic section |
| Angle du corps côté machine (BAMS) |
0 deg |
| Forme et taille de plaquette (CUTINT_SIZ) |
Q-Cut 151.2 -size 50 |
| Nombre d'arêtes de coupe (CEDC) |
1 |
| Rayon de bec à gauche (REL) |
0.2 mm |
| Rayon de bec à droite (RER) |
0.2 mm |
| Nuance (GRADE) |
2145 |
| Revêtement (COATING) |
PVD TiAlN+TiN |
| Angle De Dépouille Principal (AN) |
7 deg |
| Epaisseur plaquette (S) |
8.106 mm |
| Désignation fabricants des brise-copeaux (CBMD) |
5E |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.0045 kg |
