| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 20 x 20 |
| Longueur fonctionnelle (LF) |
90.1 mm |
| Sens (HAND) |
Right |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
45 deg |
| Angle d'attaque de l'outil (PSIR) |
45 deg |
| Code des dimensions du logement de plaquette (SSC_N) |
3/8 |
| Code des dimensions du logement de plaquette (SSC_M) |
09 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Porte-à-faux minimal (OHN) |
27.5 mm |
| Logement de plaquette (CUTINT_MAS) |

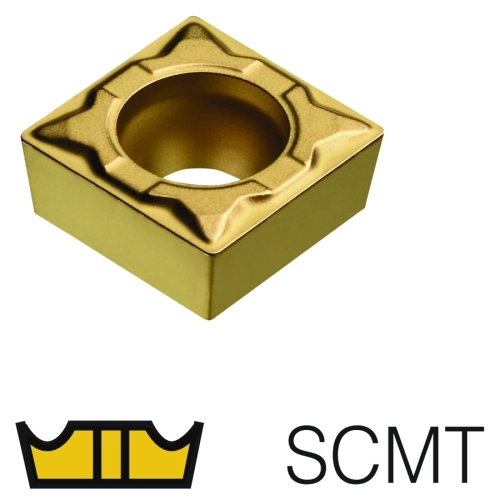

SCMT 09T308 |
| Angle de pente maximal (RMPX) |
0 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
52.5 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
G 1/8-28 |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined exit |
| Largeur de queue (B) |
20 mm |
| Hauteur de queue (H) |
20 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Longueur de décalage du bas de la tête (HBL) |
27.5 mm |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
25 mm |
| Identification de la plaquette modèle (MIID) |
SCMT 09 T3 08 |
| Hauteur fonctionnelle (HF) |
20 mm |
| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
clamp with screw through hole |
| EPSR (EPSR) |
90 deg |
| Longueur de serrage (LSCMS) |
69 mm |
| Longueur Totale (OAL) |
96.5 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.2988 kg |
ADINTMS : Manche carré -metrique: 20 x 20
CUTINT_MAS : "SCMT 09T308"
CUTINT_SIZ : SC09T3
CUTINT_SIZ : SCMT 09 T3 08
