| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
HSK -T -taille 63 |

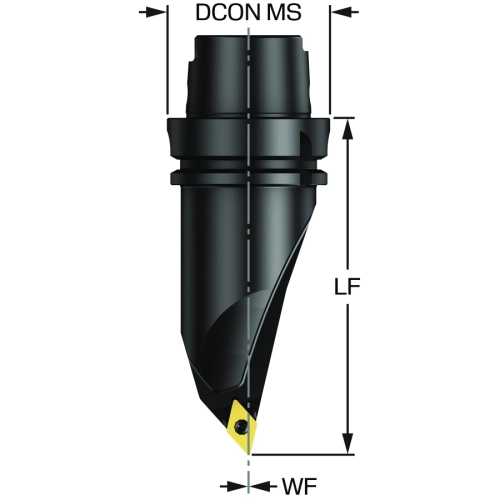

| Longueur fonctionnelle (LF) |
130 mm |
| Sens (HAND) |
Left |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
93 deg |
| Angle de l'arête de coupe de l'outil (KAPR_2) |
52 deg |
| Angle d'attaque de l'outil (PSIR) |
-3 deg |
| Diamètre de connexion (DCONMS) |
63 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
13 |
| Code des dimensions du logement de plaquette (SSC_M) |
13 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn TR ( TR-VB1308 ) |
| Coolant exit supply type. (CXST) |
both over and under the cutting edge |
| Angle de pente maximal (RMPX) |
50 deg |
| Angle du corps côté machine (BAMS) |
45 deg |
| Porte-à-faux maximal (OHX) |
130 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined focused exit with nozzle |
| Emplacement pour puce de données (DCP) |
1 |
| Taille puce de données (DCPS) |
Dia.=10 mm/Height=4,5 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
0 mm |
| Identification de la plaquette modèle (MIID) |
TR-VB1308 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
2 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
clamp with screw through hole |
| EPSR (EPSR) |
35 deg |
| Longueur Totale (OAL) |
161.9 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
1.1 kg |
ADINTMS : HSK -T -taille 63
CUTINT_MAS : "CoroTurn TR ( TR-VB1308 )"
CUTINT_SIZ : CoroTurn TR VB13
