Catégorie : Plaquettes amovibles (INSMILG_COR)
Référence COC : 509707
Référence fabricant : 6169445
Marque : SANDVIK
Famille : SAN170
Prix de vente : 23.871 €/HT (par pièce)
Reduction : 27.00%
Prix de vente conseillé : 32.70 €/HT (par pièce)
Conditionnement : 10 pièce(s)
Stock Cobalt Outils Coupants : 0 pièce(s)
Informations de recherche : [CTPT:light][CUTINT_SIZ:Mill S-60 HN0905xxxN][GRADE:K20M][MARQUE:SANDVIK]

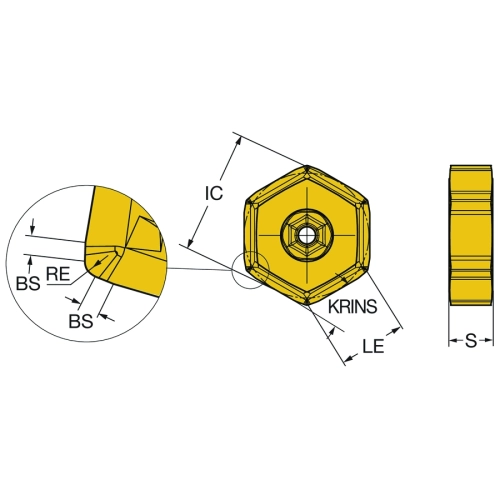

| Caractéristique(s) | |
| Sens (HAND) | Neutral |
| Identifiant de l'opération d'usinage (CTPT) | light |
| Code des dimensions du logement de plaquette (SSC_N) | 09 |
| Code des dimensions du logement de plaquette (SSC_M) | 09 |
| Code de forme de plaquette (SC) | Hexagonal |
| Longueur effective d'arête de coupe (LE) | 9.4 mm |
| Longueur d'arête de planage (BS) | 1.6 mm |
| Angle d'attaque principal (KRINS) | 60 deg |
| Code du type de montage de plaquette (IFS) | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Diamètre du trou de fixation (D1) | 2.2 mm |
| Forme et taille de plaquette (CUTINT_SIZ) | Mill S-60 HN0905xxxN |
| Nombre d'arêtes de coupe (CEDC) | 12 |
| Diamètre du cercle inscrit (IC) | 16.2 mm |
| Profondeur de coupe maximale (APMX) | 6 mm |
| Rayon de bec (RE) | 0.4 mm |
| Angle de coupe de la plaquette (GAN) | 10 deg |
| Nuance (GRADE) | K20M |
| Substrat (SUBSTRATE) | HC |
| Revêtement (COATING) | CVD TiCN+Al2O3+TiN |
| Epaisseur plaquette (S) | 5.56 mm |
| Désignation fabricants des brise-copeaux (CBMD) | KL |
| EPSR (EPSR) | 120 deg |
| Marque du produit (MARQUE) | SANDVIK |
| Poids de l'élément (WT) | 0.01412 kg |
