| Caractéristique(s) |
|
| Longueur utile (LU) |
49 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue de taraud DIN -metrique: 3.50 x 2.70 |

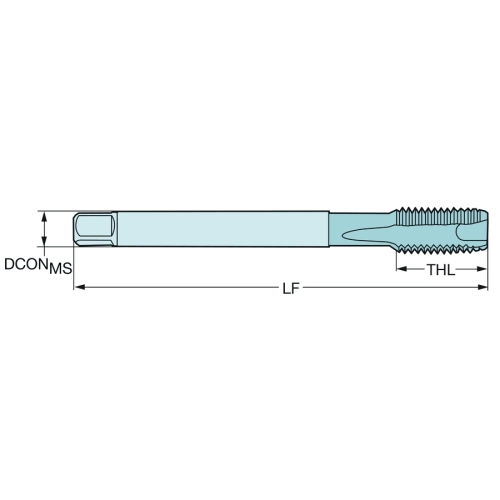

| Longueur fonctionnelle (LF) |
70 mm |
| Longueur de chanfrein de filetage (TCL) |
2.3124951597749 mm |
| Type de forme de filet (THFT) |
MF 60° |
| Diamètre de connexion (DCONMS) |
3.5 mm |
| Diamètre du filet (TD) |
5 mm |
| Pas du filetage (TP) |
0.5 mm |
| Diamètre d’alésage pré-usiné (PHD) |
4.5 mm |
| PHT (PHT) |
through hole |
| HTY (HTY) |
through hole |
| Classe de tolérance du filet (TCTR) |
6HX |
| Diamètre du filet (TDZ) |
MF 5x0.5 |
| Code du type de sortie du liquide de coupe (CXSC) |
no coolant exit |
| Nuance (GRADE) |
T4I1 |
| Substrat (SUBSTRATE) |
HSS-E-PM |
| Nombre de goujures (NOF) |
3 |
| Revêtement (COATING) |
PVD TiAlN |
| Longueur de filetage (THL) |
13 mm |
| Groupe standard basique (BSG) |
DIN 374 |
| Désignation fabricants des brise-copeaux (CBMD) |
PM |
| Type de chanfrein de filetage (THCHT) |
B = 3.5-5xTP Gunnose |
| Tolérance du diamètre de queue (TCDCON) |
h9 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Diamètre du collet (DN) |
3.3 mm |
| Angle d'hélice de goujure (FHA) |
0 deg |
| Angle de coupe radial (GAMF) |
7 deg |
| Nombre maximum de réaffûtages (NORGMX) |
0 |
| Longueur de serrage (LSCMS) |
21 mm |
| Longueur Totale (OAL) |
72.2 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.0081 kg |
