| Caractéristique(s) |
|
| Longueur utile (LU) |
32.8041 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue de taraud ANSI -inch: 0.381 x 0.286 |

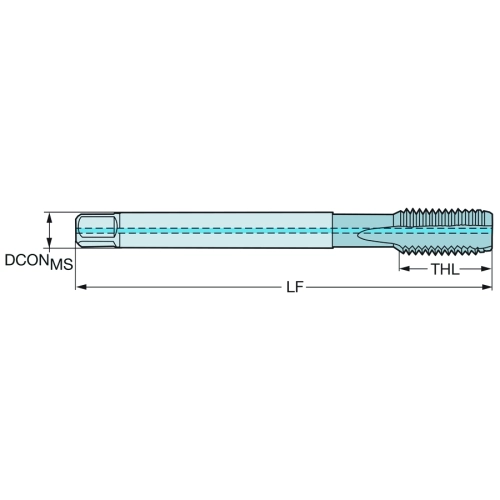

| Longueur fonctionnelle (LF) |
100 mm |
| Longueur de chanfrein de filetage (TCL) |
2.6169722420305 mm |
| Type de forme de filet (THFT) |
UNC 60° |
| Diamètre de connexion (DCONMS) |
9.6774 mm |
| Diamètre du filet (TD) |
9.525 mm |
| Diamètre d’alésage pré-usiné (PHD) |
8 mm |
| Filets par pouce (TPI) |
16 |
| PHT (PHT) |
blind hole |
| HTY (HTY) |
blind hole |
| Classe de tolérance du filet (TCTR) |
2BX |
| Diamètre du filet (TDZ) |
UNC 3/8-16 |
| Code du type de sortie du liquide de coupe (CXSC) |
axial concentric exit |
| Nuance (GRADE) |
T4J8 |
| Substrat (SUBSTRATE) |
HSS-E-PM |
| Nombre de goujures (NOF) |
4 |
| Revêtement (COATING) |
PVD TiAlN |
| Longueur de filetage (THL) |
20 mm |
| Groupe standard basique (BSG) |
DIN/ANSI |
| Désignation fabricants des brise-copeaux (CBMD) |
KM |
| Type de chanfrein de filetage (THCHT) |
E = 1.5-2xTP |
| Tolérance du diamètre de queue (TCDCON) |
h9 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Diamètre du collet (DN) |
7.25 mm |
| Angle d'hélice de goujure (FHA) |
0 deg |
| Angle de coupe radial (GAMF) |
4 deg |
| Nombre maximum de réaffûtages (NORGMX) |
0 |
| Longueur de serrage (LSCMS) |
28.1125 mm |
| Longueur Totale (OAL) |
100 mm |
| FHH (FHH) |
neutral (straight) flute |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.0483 kg |
