| Caractéristique(s) |
|
| Longueur utile (LU) |
64 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue de taraud ANSI -inch: 0.437 x 0.328 |
| Longueur fonctionnelle (LF) |
90 mm |
| Longueur de chanfrein de filetage (TCL) |
2.8104728993072 mm |
| Type de forme de filet (THFT) |
NPT 60° |

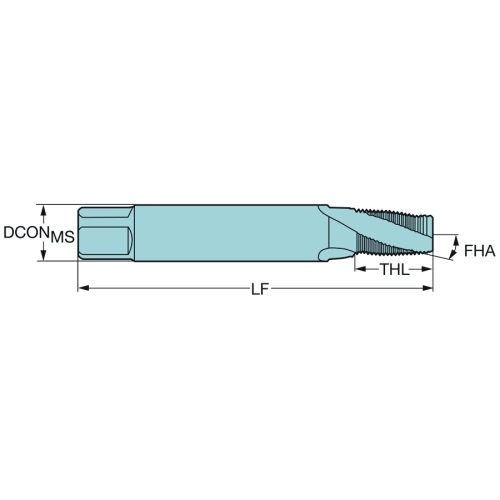

| Diamètre de connexion (DCONMS) |
11.0998 mm |
| Diamètre du filet (TD) |
10.065 mm |
| Diamètre d’alésage pré-usiné (PHD) |
8.5 mm |
| Filets par pouce (TPI) |
27 |
| PHT (PHT) |
blind hole |
| HTY (HTY) |
blind hole |
| Gradient du cône (TG) |
0.0625 |
| Classe de tolérance du filet (TCTR) |
Normal |
| Diamètre du filet (TDZ) |
NPT 1/8-27 |
| Code du type de sortie du liquide de coupe (CXSC) |
no coolant exit |
| Nuance (GRADE) |
S9P4 |
| Nombre de goujures (NOF) |
4 |
| Substrat (SUBSTRATE) |
HSS-E |
| Revêtement (COATING) |
PVD FeN |
| Longueur de filetage (THL) |
14 mm |
| Groupe standard basique (BSG) |
DIN/ANSI |
| Type de chanfrein de filetage (THCHT) |
C = 2-3xTP |
| Désignation fabricants des brise-copeaux (CBMD) |
MM |
| Tolérance du diamètre de queue (TCDCON) |
h9 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Diamètre du collet (DN) |
10.3 mm |
| Angle d'hélice de goujure (FHA) |
30 deg |
| Angle de coupe radial (GAMF) |
8 deg |
| Nombre maximum de réaffûtages (NORGMX) |
0 |
| Longueur de serrage (LSCMS) |
29.7 mm |
| Longueur Totale (OAL) |
90 mm |
| FHH (FHH) |
right hand flute |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.066 kg |
