| Caractéristique(s) |
|
| Longueur utile (LU) |
95 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue de taraud DIN -metrique: 16.00 x 12.00 |

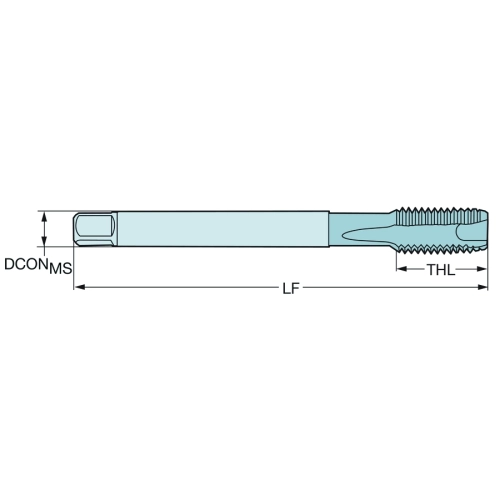

| Longueur fonctionnelle (LF) |
140 mm |
| Longueur de chanfrein de filetage (TCL) |
10.530747189129 mm |
| Type de forme de filet (THFT) |
M (Metric 60°) |
| Diamètre de connexion (DCONMS) |
16 mm |
| Diamètre du filet (TD) |
20 mm |
| Pas du filetage (TP) |
2.5 mm |
| Diamètre d’alésage pré-usiné (PHD) |
17.5 mm |
| PHT (PHT) |
through hole |
| HTY (HTY) |
through hole |
| Classe de tolérance du filet (TCTR) |
6H |
| Diamètre du filet (TDZ) |
M 20 |
| Code du type de sortie du liquide de coupe (CXSC) |
no coolant exit |
| Nuance (GRADE) |
S9P4 |
| Substrat (SUBSTRATE) |
HSS-E |
| Nombre de goujures (NOF) |
4 |
| Revêtement (COATING) |
PVD FeN |
| Longueur de filetage (THL) |
30 mm |
| Groupe standard basique (BSG) |
DIN 376 |
| Désignation fabricants des brise-copeaux (CBMD) |
MM |
| Type de chanfrein de filetage (THCHT) |
B = 3.5-5xTP Gunnose |
| Tolérance du diamètre de queue (TCDCON) |
h9 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Diamètre du collet (DN) |
15.6 mm |
| Angle d'hélice de goujure (FHA) |
0 deg |
| Angle de coupe radial (GAMF) |
11 deg |
| Nombre maximum de réaffûtages (NORGMX) |
0 |
| Longueur de serrage (LSCMS) |
45 mm |
| Longueur Totale (OAL) |
140 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.219 kg |
