| Caractéristique(s) |
|
| Longueur utile (LU) |
115 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue de taraud DIN -metrique: 22.00 x 18.00 |

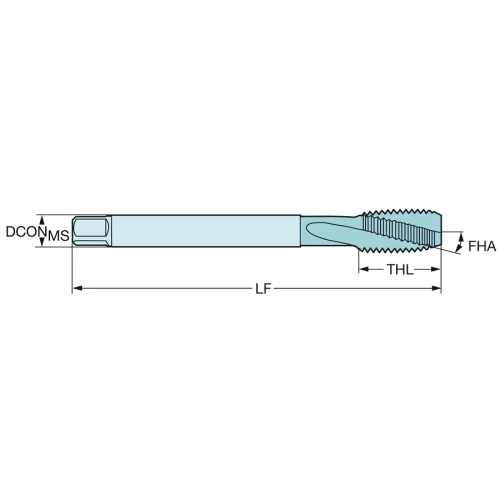

| Longueur fonctionnelle (LF) |
180 mm |
| Longueur de chanfrein de filetage (TCL) |
8.0620241673808 mm |
| Type de forme de filet (THFT) |
M (Metric 60°) |
| Diamètre de connexion (DCONMS) |
22 mm |
| Diamètre du filet (TD) |
30 mm |
| Pas du filetage (TP) |
3.5 mm |
| Diamètre d’alésage pré-usiné (PHD) |
26.5 mm |
| PHT (PHT) |
blind hole |
| HTY (HTY) |
blind hole |
| Classe de tolérance du filet (TCTR) |
6H |
| Diamètre du filet (TDZ) |
M 30 |
| Code du type de sortie du liquide de coupe (CXSC) |
no coolant exit |
| Nuance (GRADE) |
S9F3 |
| Substrat (SUBSTRATE) |
HSS-E |
| Nombre de goujures (NOF) |
4 |
| Longueur de filetage (THL) |
45 mm |
| Groupe standard basique (BSG) |
DIN 376 |
| Désignation fabricants des brise-copeaux (CBMD) |
XM |
| Type de chanfrein de filetage (THCHT) |
C = 2-3xTP |
| Tolérance du diamètre de queue (TCDCON) |
h9 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Diamètre du collet (DN) |
21.65 mm |
| Angle d'hélice de goujure (FHA) |
15 deg |
| Angle de coupe radial (GAMF) |
10 deg |
| Nombre maximum de réaffûtages (NORGMX) |
0 |
| Longueur de serrage (LSCMS) |
65 mm |
| Longueur Totale (OAL) |
180 mm |
| FHH (FHH) |
right hand flute |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.542 kg |
