| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 16 x 16 |

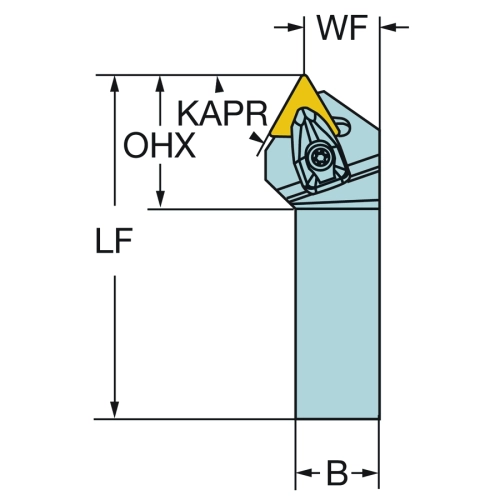

| Longueur fonctionnelle (LF) |
100 mm |
| Sens (HAND) |
Right |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
60 deg |
| Angle d'attaque de l'outil (PSIR) |
30 deg |
| Code des dimensions du logement de plaquette (SSC_N) |
3/8 |
| Code des dimensions du logement de plaquette (SSC_M) |
16 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |

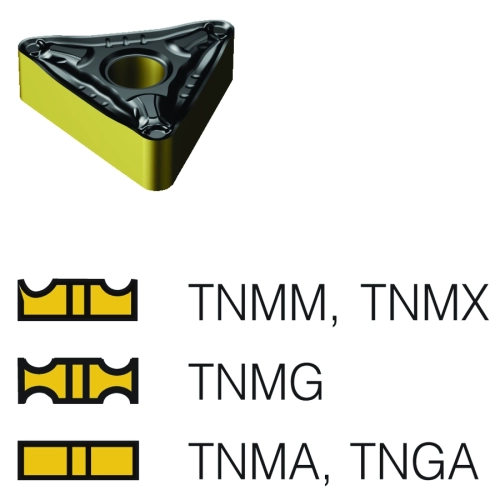

TNMG 160408 |
| Angle de pente maximal (RMPX) |
30 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
30.3 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
no coolant exit |
| Largeur de queue (B) |
16 mm |
| Hauteur de queue (H) |
16 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Angle de coupe orthogonal (GAMO) |
-6 deg |
| Angle d’inclinaison (LAMS) |
-6 deg |
| Largeur fonctionnelle (WF) |
13 mm |
| Identification de la plaquette modèle (MIID) |
TNMG 16 04 08 |

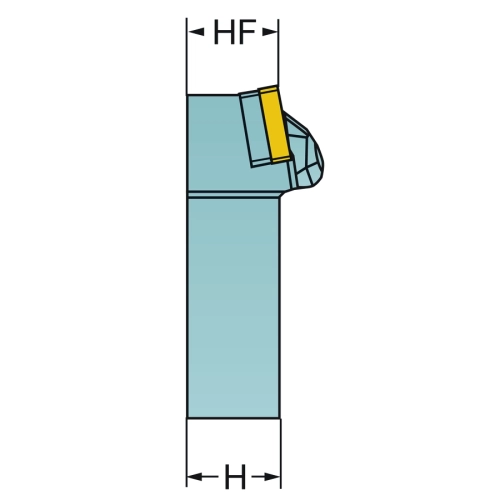

| Hauteur fonctionnelle (HF) |
16 mm |
| Couple (TQ) |
1.7 Nm |
| Code matériau du corps (BMC) |
Steel |

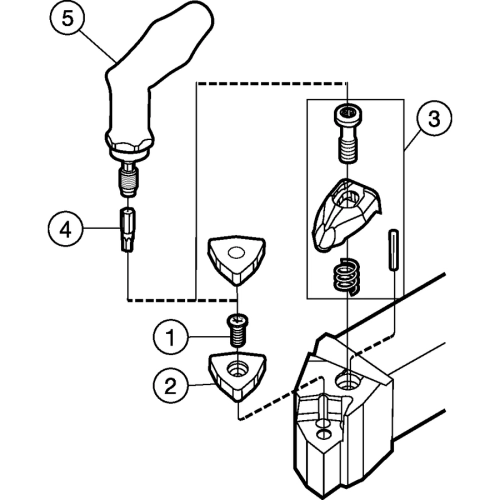

| Code du type de serrage (MTP) |
clamp on top of insert and into hole |
| EPSR (EPSR) |
60 deg |
| Longueur de serrage (LSCMS) |
69.7 mm |
| Longueur Totale (OAL) |
100 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.193 kg |
