| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |

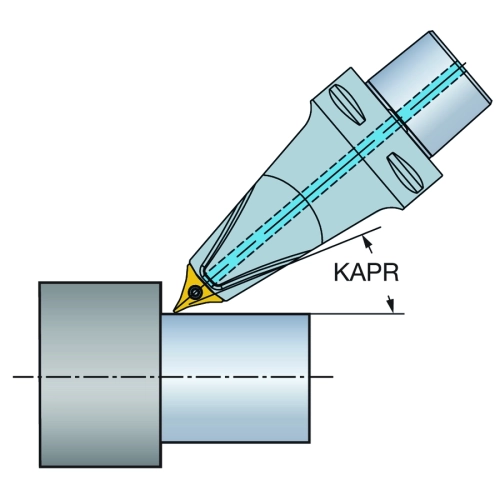

| Angle de l'arête de coupe de l'outil (KAPR1_T1) |
95 deg |
| Angle de l'arête de coupe de l'outil (KAPR1_T2) |
115 deg |
| Angle de l'arête de coupe de l'outil (KAPR2_T2) |
30 deg |
| Angle de l'arête de coupe de l'outil (KAPR2_T1) |
25 deg |
| Angle d'attaque de l'outil (PSIRT2) |
-25 deg |
| Angle d'attaque de l'outil (PSIRT1) |
-5 deg |
| Code du type de serrage (MTPCSW2) |
S: clamp with screw through hole |
| Code du type de serrage (MTPCSW1) |
D: clamp on top of insert and into hole |
| Diamètre de connexion (DCONMS) |
80 mm |

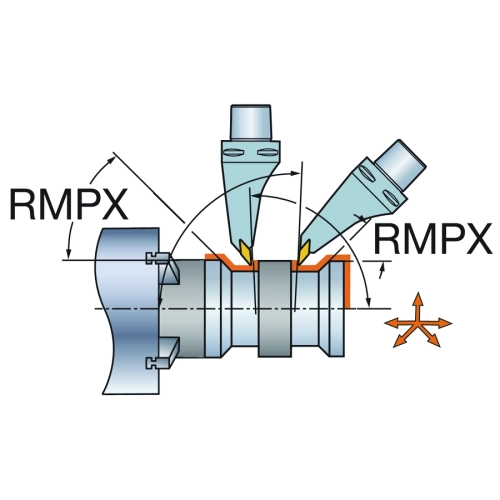

| Angle de pente maximal (RMPXT2) |
15 deg |
| Angle du corps côté pièce (BAWST2) |
0 deg |
| Angle du corps côté pièce (BAWST1) |
0 deg |
| Angle du corps côté machine (BAMST2) |
45 deg |
| Angle du corps côté machine (BAMST1) |
45 deg |
| Porte-à-faux maximal (OHXT2) |
160 mm |
| Porte-à-faux maximal (OHXT1) |
160 mm |

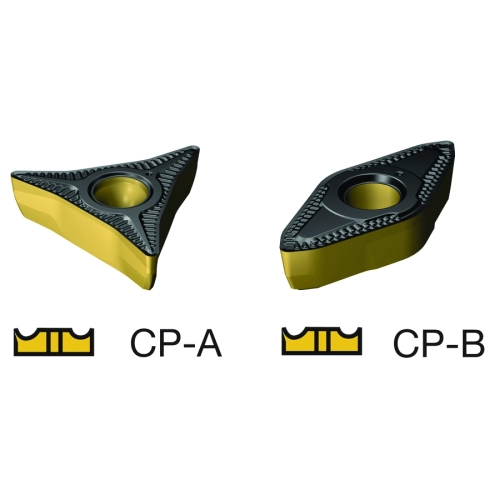

| Logement de plaquette (CUTINT_MAS) |
CoroTurn PRIME CP-B (CP-B1108) |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn PRIME CP-A (CP-A1108) |
| Sens (HANDT2) |
L |
| Angle de pente maximal (RMPXT1) |
0 deg |
| Code du type de sortie du liquide de coupe (CXSCT2) |
7: axial inclined focused exit with nozzle |
| Code du type de sortie du liquide de coupe (CXSCT1) |
3: axial inclined exit |
| Coolant exit supply type. (CXSTT1) |
2: under the cutting edge |
| Coolant exit supply type. (CXSTT2) |
3: both over and under the cutting edge |
| Sens (HANDT1) |
L |
| Longueur de projection (LPRT1) |
160 mm |
| Longueur de projection (LPRT2) |
160 mm |

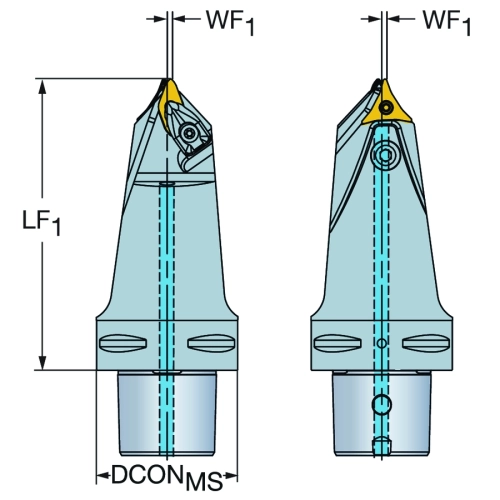

| Longueur fonctionnelle (LFT2) |
160 mm |
| Diamètre fonctionnel (DFC) |
55 mm |
| Largeur fonctionnelle (WFT2) |
2 mm |
| Largeur fonctionnelle (WFT1) |
2 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Pression du liquide de coupe (CP) |
150 bar |
| Hauteur fonctionnelle (HFT1) |
25 mm |
| Hauteur fonctionnelle (HFT2) |
25 mm |
| Angle de coupe orthogonal (GAMOT2) |
0 deg |
| Angle de coupe orthogonal (GAMOT1) |
0 deg |
| Angle d’inclinaison (LAMST2) |
0 deg |
| Angle d’inclinaison (LAMST1) |
0 deg |
| Longueur fonctionnelle (LFT1) |
160 mm |
| Hauteur totale (OAH) |
80 mm |
| Couple (TQCSW1) |
4 Nm |
| Couple (TQCSW2) |
4 Nm |
| Identification de la plaquette modèle (MIIDCSW1) |
CP-B1108 |
| Identification de la plaquette modèle (MIIDCSW2) |
CP-A1108 |
| Code matériau du corps (BMC) |
Steel |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
5.087 kg |
