| Caractéristique(s) |
|

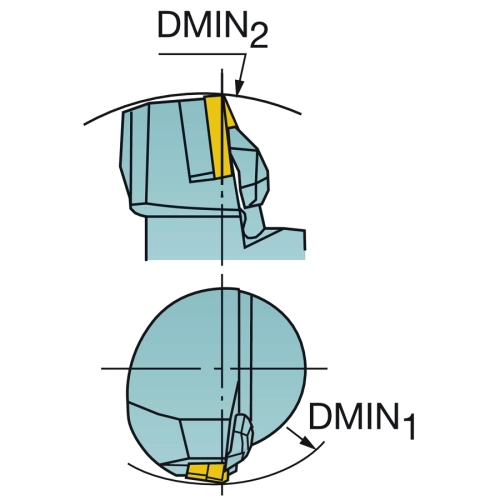

| Diamètre d'alésage minimal (DMIN1) |
170 mm |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |
| Longueur fonctionnelle (LF) |
80 mm |
| Sens (HAND) |
Left |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
95 deg |
| Angle d'attaque de l'outil (PSIR) |
-5 deg |
| Diamètre de connexion (DCONMS) |
80 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
3/4 |
| Code des dimensions du logement de plaquette (SSC_M) |
19 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CNMG 190612 |

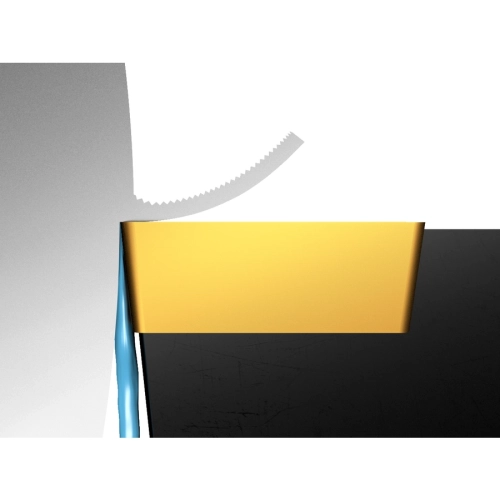

| Coolant exit supply type. (CXST) |
under the cutting edge |
| Angle de pente maximal (RMPX) |
0 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
80 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined exit |
| Diamètre d'alésage minimal (DMIN_2) |
295 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Angle de coupe orthogonal (GAMO) |
-6 deg |
| Angle d’inclinaison (LAMS) |
-6 deg |

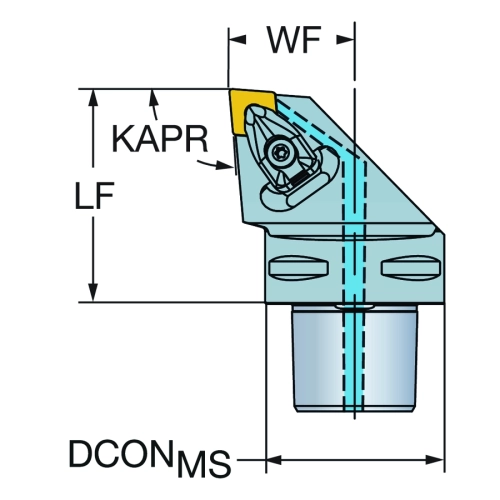

| Largeur fonctionnelle (WF) |
55 mm |
| Identification de la plaquette modèle (MIID) |
CNMG 19 06 12 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
6.4 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
clamp on top of insert and into hole |
| EPSR (EPSR) |
80 deg |
| Longueur Totale (OAL) |
128 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
2.589 kg |
