| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C8 |
| Longueur fonctionnelle (LF) |
160 mm |
| Sens (HAND) |
Left |

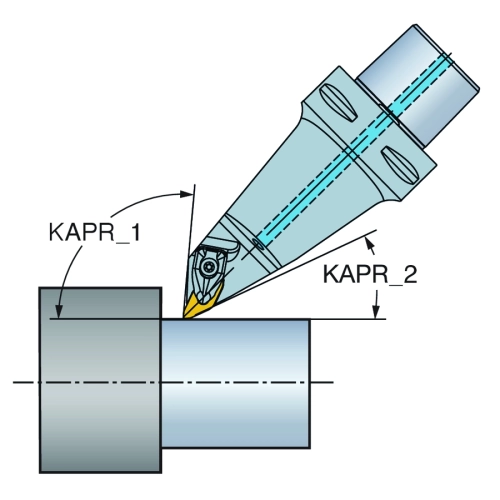

| Angle de l'arête de coupe de l'outil (KAPR_1) |
95 deg |
| Angle de l'arête de coupe de l'outil (KAPR_2) |
25 deg |
| Angle d'attaque de l'outil (PSIR) |
-5 deg |
| Diamètre de connexion (DCONMS) |
80 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
CP-B11 |
| Code des dimensions du logement de plaquette (SSC_M) |
CP-B11 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Porte-à-faux minimal (OHN) |
160 mm |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn PRIME CP-B (CP-B1108) |

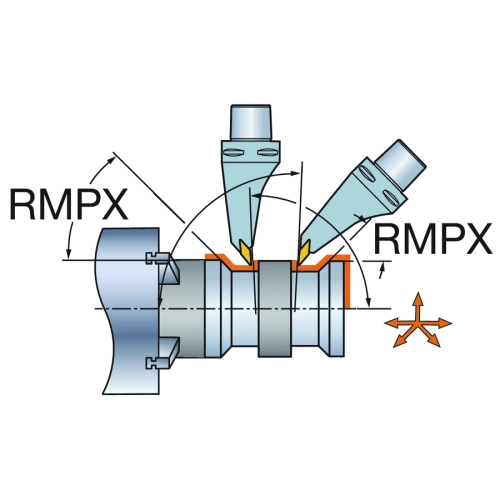

| Angle de pente maximal (RMPX) |
23 deg |
| Angle du corps côté machine (BAMS) |
45 deg |
| Porte-à-faux maximal (OHX) |
160 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined exit |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
0 mm |

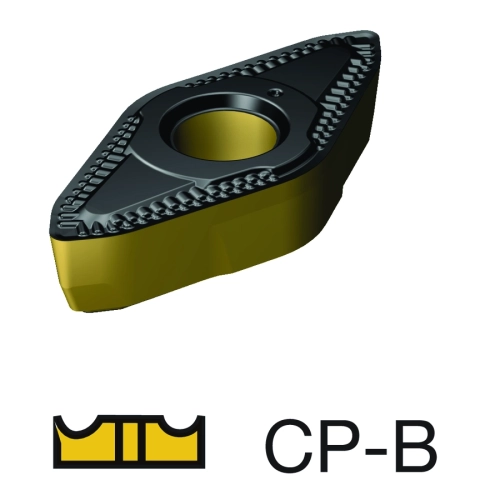

| Identification de la plaquette modèle (MIID) |
CP-B1108 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
4 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
clamp on top of insert and into hole |
| EPSR (EPSR) |
80 deg |
| Longueur Totale (OAL) |
208 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
4.107 kg |

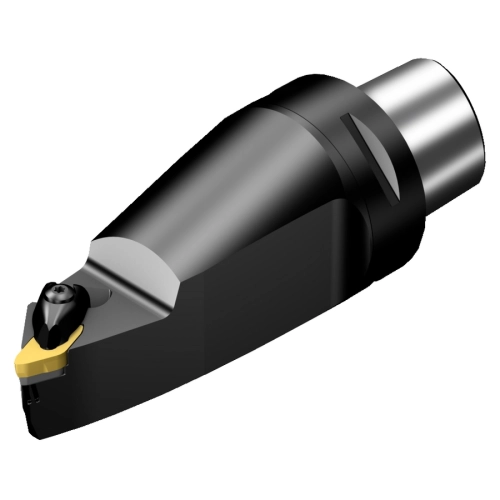

ADINTMS : Capto (serrage par vis et segment) -taille C8
CUTINT_MAS : "CoroTurn PRIME CP-B (CP-B1108)"
CUTINT_SIZ : CoroTurn PRIME CP-B11
