| Caractéristique(s) |
|

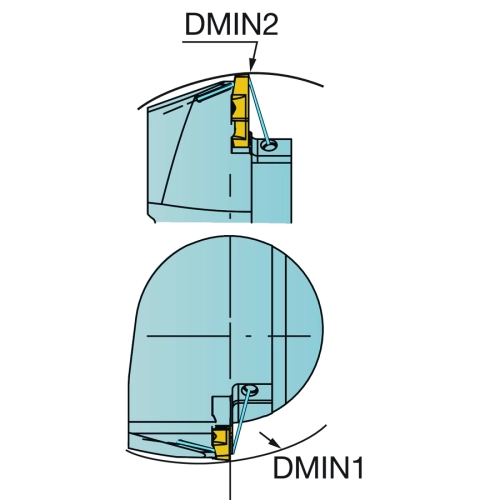

| Diamètre d'alésage minimal (DMIN1) |
170 mm |
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C6 |

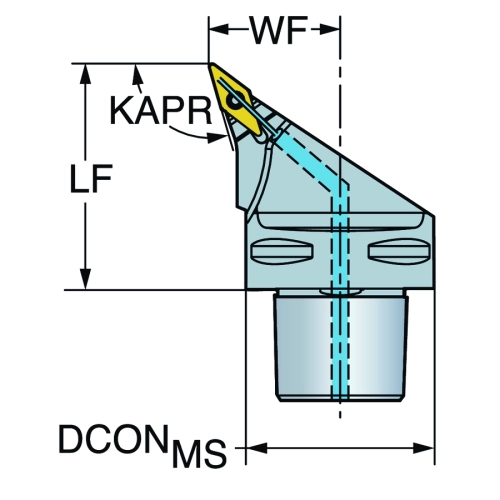

| Longueur fonctionnelle (LF) |
65 mm |
| Sens (HAND) |
Left |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
107.5 deg |
| Angle d'attaque de l'outil (PSIR) |
-17.5 deg |
| Diamètre de connexion (DCONMS) |
63 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
13 |
| Code des dimensions du logement de plaquette (SSC_M) |
13 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn TR ( TR-VB1308 ) |

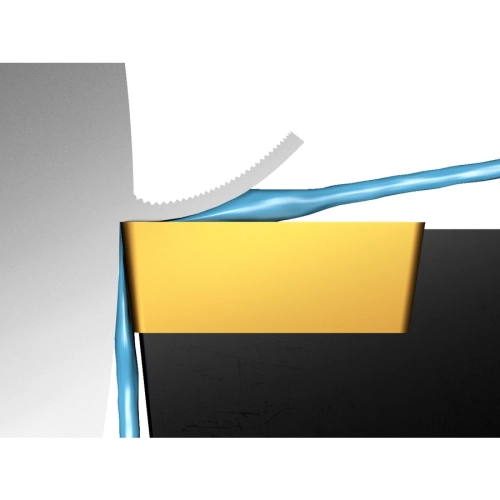

| Coolant exit supply type. (CXST) |
both over and under the cutting edge |

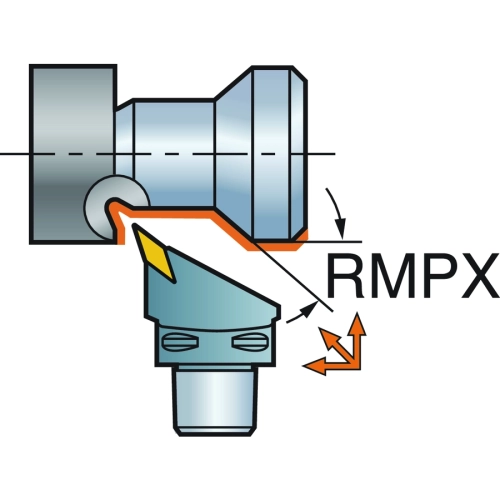

| Angle de pente maximal (RMPX) |
35 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
65 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
Axially concentric or off-center with nozzle, adjustable |
| Diamètre d'alésage minimal (DMIN_2) |
190 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
45 mm |

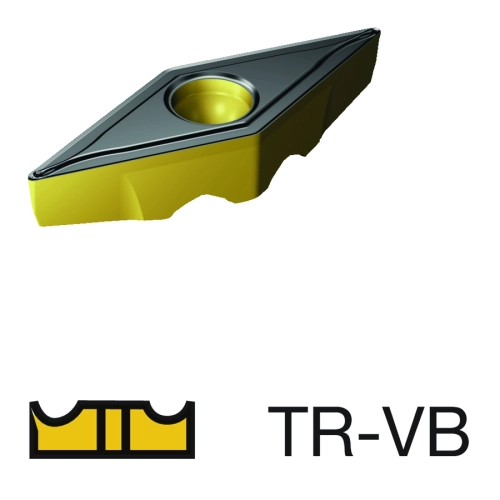

| Identification de la plaquette modèle (MIID) |
TR-VB1308 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
2 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
clamp with screw through hole |
| EPSR (EPSR) |
35 deg |
| Longueur Totale (OAL) |
103 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
1.15 kg |
ADINTMS : Capto (serrage par vis et segment) -taille C6
CUTINT_MAS : "CoroTurn TR ( TR-VB1308 )"
CUTINT_SIZ : CoroTurn TR VB13
