Porte-outils entraîné pour machines Mazak C4-DNI-MZ68B-E

Catégorie : Unités de serrage CAPTO pour tourelles (CLUNIT_COR)

Référence COC : 507838

Référence fabricant : 6144222

Marque : SANDVIK

Famille : SAN550

Prix de vente : 4826.7 €/HT (par pièce)

Reduction : 7.00%

Prix de vente conseillé : 5190.00 €/HT (par pièce)

Conditionnement : 1 pièce(s)

Stock Cobalt Outils Coupants : 0 pièce(s)

Vous devez être connecté pour ajouter ce produit au panier.


Informations de recherche : [ADINTMS:Mazak driven turret interface -size MZ68B][ADINTWS:Coromant Capto (segment clamping) -size C4][BAWS:90][CXSC:decentral exit with nozzles, adjustable][HAND:Neutral][MARQUE:SANDVIK]

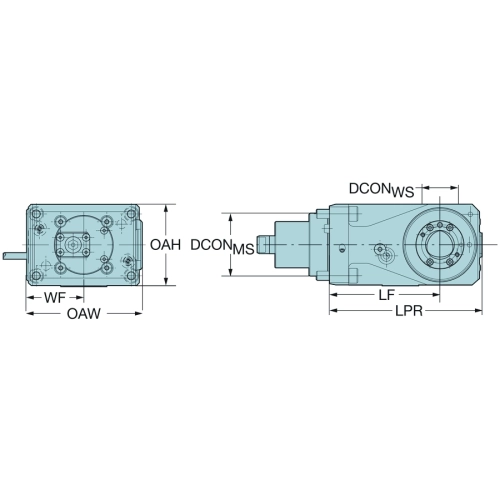

Caractéristique(s)
Diamètre du raccord côté pièce (DCONWS) 40 mm
Interface adaptative direction pièce (ADINTWS) Capto (serrage par segments) -taille C4
Interface adaptative direction machine (ADINTMS) Chaise - Mazak tourelle motorisée - taille MZ68B
Sens (HAND) Neutral
CCONWS (CCONWS) 1
Diamètre de connexion (DCONMS) 68 mm
Angle du corps côté pièce (BAWS) 90 deg
Code du type de sortie du liquide de coupe (CXSC) decentral exit with nozzles, adjustable
Largeur fonctionnelle (WF_1) 65 mm
Diamètre fonctionnel (DFC) 28 mm
Cote HF1 (HF_1) 0 mm
Longueur fonctionnelle (LF_1) 80 mm
Code du type d'orifice d'adduction du liquide de coupe (CNSC) decentral over flange and axial
Pression du liquide de coupe (CP) 80 bar
Longueur de projection (LPR) 117 mm
Hauteur totale (OAH) 84 mm
Couple (TQ_1) 40 Nm
Caractéristiques géométriques de la pièce entraînée (KGRPTP_1) hexagon
Taille de la pièce entraînée (KGRPS_1) 8
largeur totale (OAW) 144 mm
Couple de coupe maximal (MMCX) 80 Nm
reversed rotation direction output side (RIDOP_1) hexagon
Vitesse de rotation maximale (RPMX) 6000 1/min
Longueur de serrage (LS) 80 mm
Longueur Totale (OAL) 207 mm
Marque du produit (MARQUE) SANDVIK
Poids de l'élément (WT) 8.659 kg



ADINTMS : Chaise - Mazak tourelle motorisée - taille MZ68B
