| Caractéristique(s) |
|

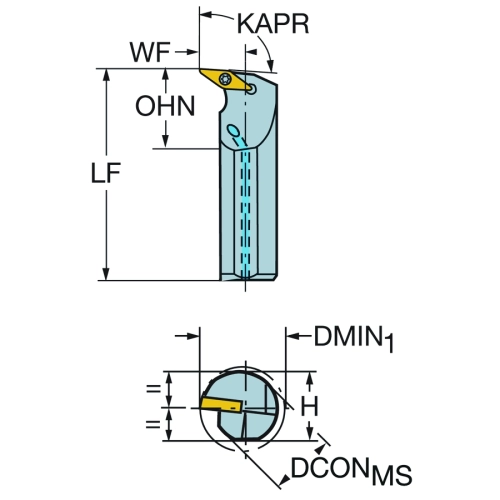

| Diamètre d'alésage minimal (DMIN1) |
64.8 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue cylindrique avec 3 plats -inch: 2 |
| Longueur fonctionnelle (LF) |
355.6 mm |
| Sens (HAND) |
Left |
| Angle de l'arête de coupe de l'outil (KAPR_1) |
93 deg |
| Angle d'attaque de l'outil (PSIR) |
-3 deg |
| Diamètre de connexion (DCONMS) |
50.8 mm |
| Code des dimensions du logement de plaquette (SSC_N) |
3/8 |
| Code des dimensions du logement de plaquette (SSC_M) |
16 |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Porte-à-faux minimal (OHN) |
76.2 mm |

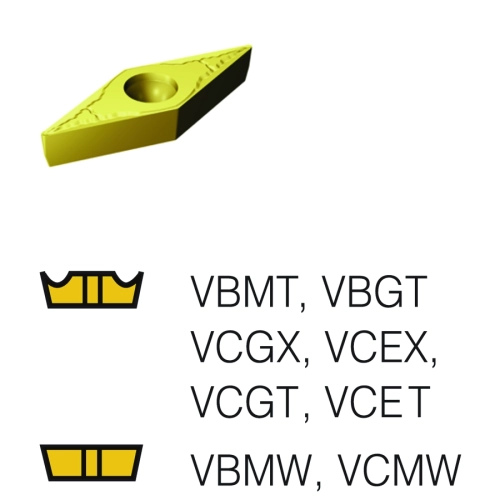

| Logement de plaquette (CUTINT_MAS) |
VBMT 160408/ VCMT 160408 |

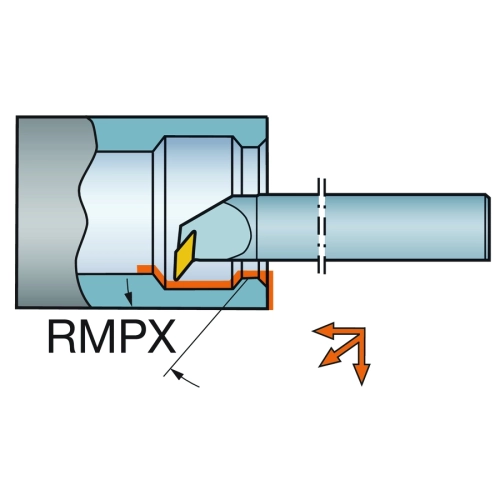

| Angle de pente maximal (RMPX) |
50 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
203.2 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
axial inclined exit |
| Hauteur de queue (H) |
47.6 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
axial concentric entry |
| Pression du liquide de coupe (CP) |
40 bar |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
-4.182 deg |
| Diamètre du corps (BD) |
50.8 mm |
| Largeur fonctionnelle (WF) |
34.925 mm |
| Identification de la plaquette modèle (MIID) |
VBMT 16 04 08 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |

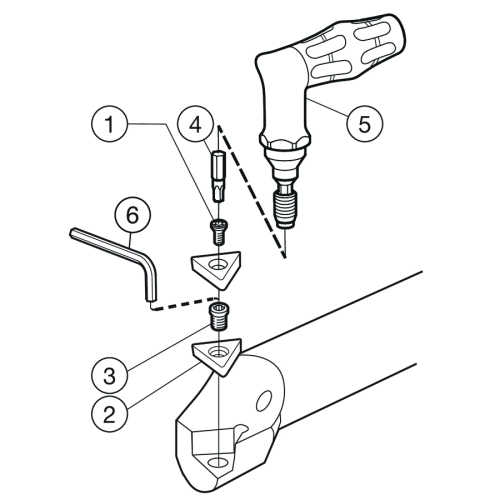

| Code du type de serrage (MTP) |
clamp with screw through hole |
| EPSR (EPSR) |
35 deg |
| Longueur de serrage (LSCMS) |
279.4 mm |
| Longueur Totale (OAL) |
355.6 mm |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
4.902 kg |
