| Caractéristique(s) |
|
| Sens (HAND) |
Right |
| Identifiant de l'opération d'usinage (CTPT) |
pre-machining with demand on surface |
| Code des dimensions du logement de plaquette (SSC_N) |
14 |
| Code des dimensions du logement de plaquette (SSC_M) |
14 |

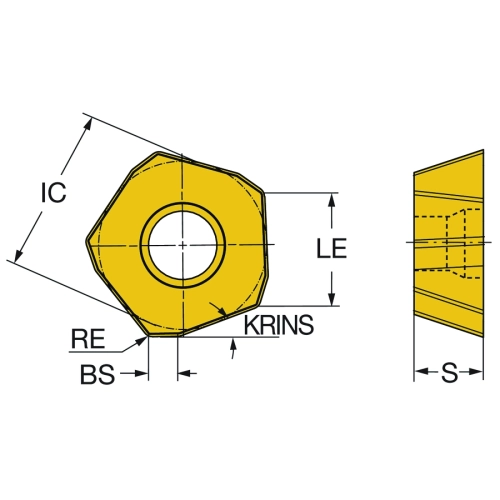

| Code de forme de plaquette (SC) |
Pentagonal |
| Longueur effective d'arête de coupe (LE) |
9 mm |
| Longueur d'arête de planage (BS) |
2 mm |
| Angle d'attaque principal (KRINS) |
19 deg |
| Équivalent du rayon de l'angle (REEQ) |
4.5 mm |
| Code du type de montage de plaquette (IFS) |
Partly cylindrical, 40-60 deg countersink on one or two sides |
| Diamètre du trou de fixation (D1) |
5.5 mm |

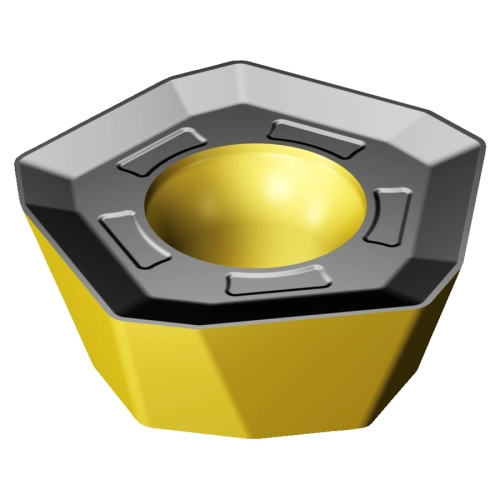

| Forme et taille de plaquette (CUTINT_SIZ) |
CoroMill 419 -size 1405 |
| Nombre d'arêtes de coupe (CEDC) |
5 |
| Diamètre du cercle inscrit (IC) |
13.5 mm |
| Profondeur de coupe maximale (APMX) |
2 mm |
| Rayon de bec (RE) |
0.8 mm |
| Angle de coupe de la plaquette (GAN) |
0 deg |
| Nuance (GRADE) |
4230 |
| Substrat (SUBSTRATE) |
HC |
| Revêtement (COATING) |
CVD TiCN+Al2O3+TiN |
| Epaisseur plaquette (S) |
5.47 mm |
| Désignation fabricants des brise-copeaux (CBMD) |
PM |
| EPSR (EPSR) |
108 deg |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.008 kg |
