| Caractéristique(s) |
|
| Sens (HAND) |
Neutral |
| Identifiant de l'opération d'usinage (CTPT) |
pre-machining with demand on surface |
| Code des dimensions du logement de plaquette (SSC_N) |
05 |
| Code des dimensions du logement de plaquette (SSC_M) |
05 |
| Code de forme de plaquette (SC) |
Square |

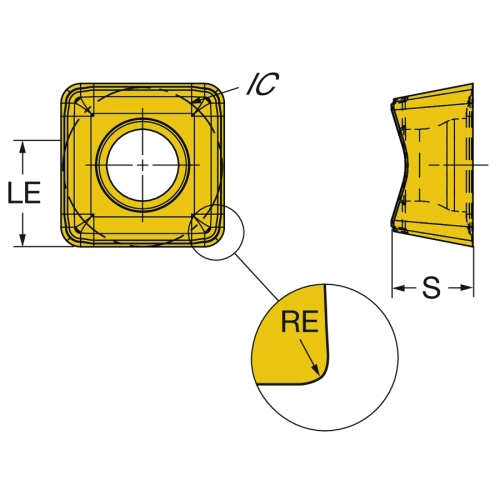

| Longueur effective d'arête de coupe (LE) |
3.8 mm |
| Angle d'attaque principal (KRINS) |
15 deg |
| Équivalent du rayon de l'angle (REEQ) |
1.5 mm |
| Code du type de montage de plaquette (IFS) |
Partly cylindrical, 40-60 deg countersink on one or two sides |
| Diamètre du trou de fixation (D1) |
2.2 mm |
| Forme et taille de plaquette (CUTINT_SIZ) |
CoroMill 415 -0502 |
| Nombre d'arêtes de coupe (CEDC) |
4 |
| Diamètre du cercle inscrit (IC) |
5 mm |
| Profondeur de coupe maximale (APMX) |
0.85 mm |
| Rayon de bec (RE) |
0.6 mm |
| Angle de coupe de la plaquette (GAN) |
5 deg |
| Nuance (GRADE) |
1030 |
| Substrat (SUBSTRATE) |
HC |
| Revêtement (COATING) |
PVD TiAlN |
| Epaisseur plaquette (S) |
2.21 mm |
| Désignation fabricants des brise-copeaux (CBMD) |
M30 |
| EPSR (EPSR) |
90 deg |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.001 kg |
