| Caractéristique(s) |
|
| Longueur utile (LU) |
22.5 mm |
| Interface adaptative direction machine (ADINTMS) |
Weldon (DIN6535-HB) -metrique: 14 |
| Diamètre de coupe (DC) |
13 mm |
| Longueur fonctionnelle (LF) |
83 mm |
| Tolérance inférieure diamètre de coupe (DCTOLL) |
-0.07 mm |
| Tolérance supérieure diamètre de coupe (DCTOLU) |
-0.05 mm |
| Diamètre de coupe face frontale (DCF) |
12.6 mm |
| Diamètre de connexion (DCONMS) |
14 mm |

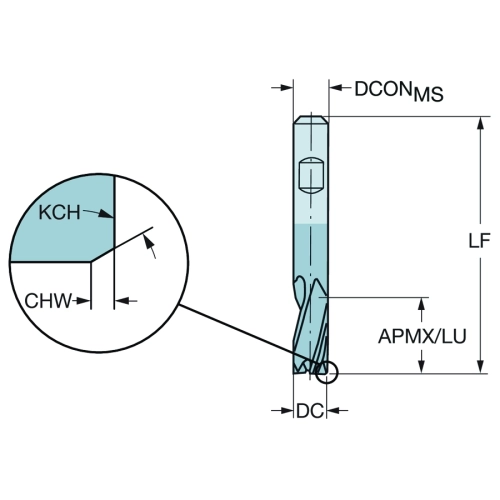

| Largeur du chanfrein de la pointe (CHW) |
0.2 mm |
| Chanfrein d'angle (KCH) |
45 deg |
| Profondeur de coupe maximale (APMX_PFW) |
22.5 mm |
| CCC (CCC) |
h6 |
| Profondeur de coupe maximale (APMX_FFW) |
22.5 mm |
| Angle de pente maximal (RMPX_FFW) |
8 deg |
| Angle de l'arête de coupe de l'outil (KAPR) |
90 deg |
| Profondeur de coupe maximale (APMX) |
22.5 mm |
| Nuance (GRADE) |
1630 |
| Nombre d'arêtes de coupe effectives en bout (ZEFP) |
3 |
| Substrat (SUBSTRATE) |
HC |
| Revêtement (COATING) |
PVD AlCrN |
| Groupe standard basique (BSG) |
DIN 6527 L |
| Tolérance du diamètre de queue (TCDCON) |
h6 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
without coolant entry |
| Angle semi-conique du corps (BHTA_1) |
30 deg |
| Angle d'hélice de goujure (FHA) |
30 deg |
| Angle de coupe radial (GAMF) |
9 deg |
| Angle de coupe axial (GAMP) |
5.5 deg |
| Nombre maximum de réaffûtages (NORGMX) |
3 |
| Vitesse de rotation maximale (RPMX) |
38400 1/min |
| Longueur de serrage (LS) |
45 mm |
| Longueur Totale (OAL) |
83 mm |
| FHH (FHH) |
right hand flute |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.174 kg |
