| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
"M_SQC01_C016R_1" |

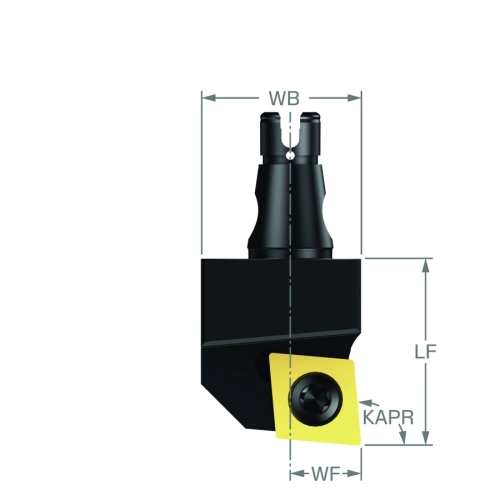

| Longueur fonctionnelle (LF) |
21 mm |
| Sens (HAND) |
R |
| Angle d'attaque de l'outil (PSIR) |
-5 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CCMT 09T304 (RE<0.4) |
| Coolant exit supply type. (CXST) |
3: both over and under the cutting edge |
| Angle de pente maximal (RMPX) |
0 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
21 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
95 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
7: axial inclined focused exit with nozzle |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |

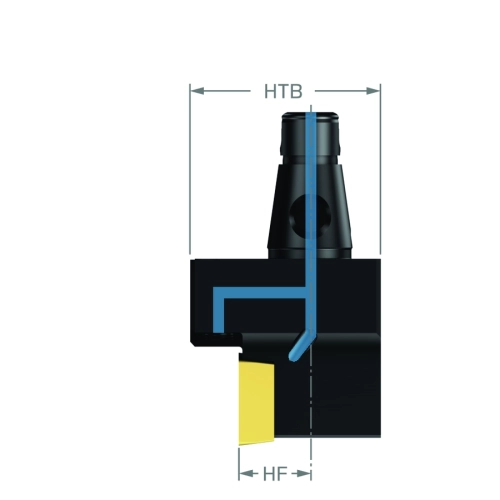

| Hauteur du corps (HTB) |
21.5 mm |
| Largeur fonctionnelle (WF) |
8 mm |
| Identification de la plaquette modèle (MIID) |
CCMT 09 T3 04 |
| Hauteur fonctionnelle (HF) |
8 mm |
| Largeur du corps (WB) |
18 mm |
| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.051 kg |
