| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C5 |

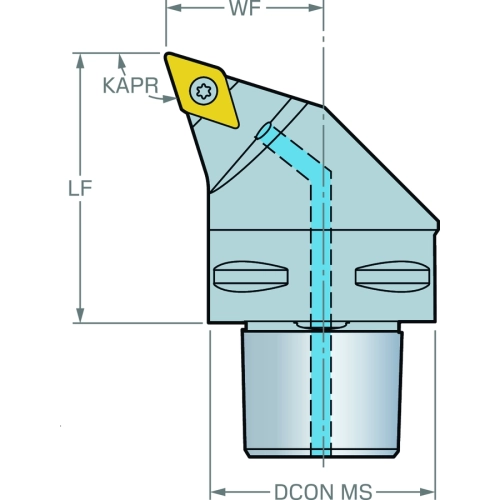

| Longueur fonctionnelle (LF) |
59.2 mm |
| Sens (HAND) |
L |
| Angle d'attaque de l'outil (PSIR) |
-17.5 deg |
| Diamètre de connexion (DCONMS) |
50 mm |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn TR ( TR-DC1304..FWX ) |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
59.2 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
107.5 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
6: decentral exit with nozzles, adjustable |
| Diamètre d'alésage minimal (DMIN2) |
140 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
40 bar |
| Angle de coupe orthogonal (GAMO) |
0 deg |
| Angle d’inclinaison (LAMS) |
0 deg |
| Largeur fonctionnelle (WF) |
34.2 mm |

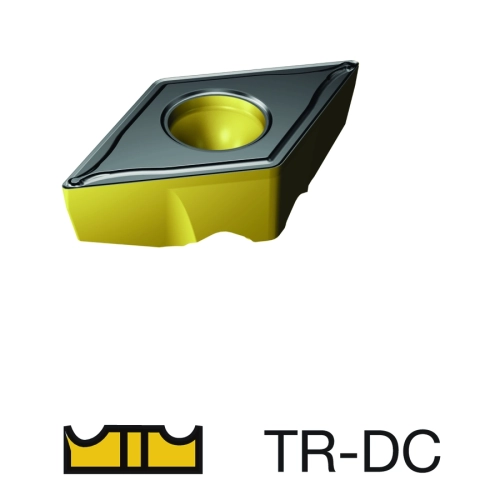

| Identification de la plaquette modèle (MIID) |
TR-DC1304..FWX |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
4 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
0.628 kg |
ADINTMS : Capto (serrage par vis et segment) -taille C5
CUTINT_MAS : "CoroTurn TR ( TR-DC1304..FWX )"
CUTINT_SIZ : CoroTurn TR DC13 (FWX)
