| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 20 x 20 |

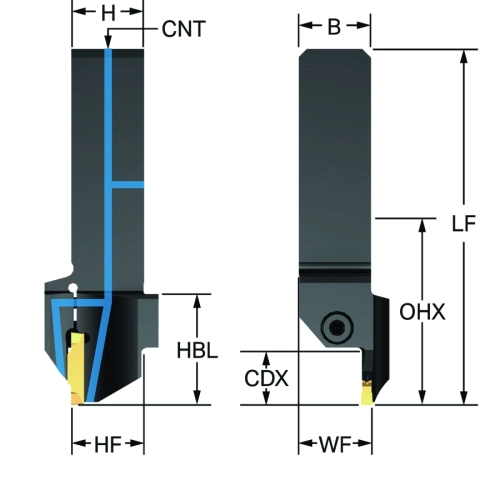

| Longueur fonctionnelle (LF) |
107.1 mm |
| Sens (HAND) |
R |

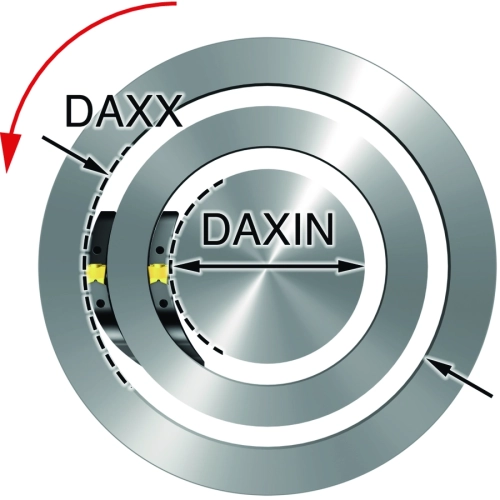

| Diamètre extérieur maximal de gorge axiale (DAXX) |
140 mm |
| Code des dimensions du logement de plaquette (SSC) |
H |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Direction de support de gorge axiale (AXGSUP) |
2 |
| Porte-à-faux minimal (OHN) |
38.108 mm |
| Logement de plaquette (CUTINT_MAS) |
CoroCut 2 -size H (C2I-H2-0400-) |
| Profondeur de coupe maximale (CDX) |
18 mm |
| Diamètre intérieur minimal de gorge axiale (DAXIN) |
92 mm |
| Coolant exit supply type. (CXST) |
3: both over and under the cutting edge |
| Porte-à-faux maximal (OHX) |
55.608 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
G 1/8-28 |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Largeur de queue (B) |
20 mm |
| Hauteur de queue (H) |
20 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Hauteur totale (OAH) |
35 mm |
| Largeur fonctionnelle (WF) |
20.5 mm |
| Hauteur fonctionnelle (HF) |
20 mm |
| Couple (TQ) |
4.5 Nm |
| Code du type de serrage (MTP) |
C: clamp on top of insert |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
277 g |
ADINTMS : Manche carré -metrique: 20 x 20
CUTINT_MAS : "CoroCut 2 -size H (C2I-H2-0400-)"
CUTINT_SIZ : CoroCut 1-2 -size H2
