| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 25 x 25 |

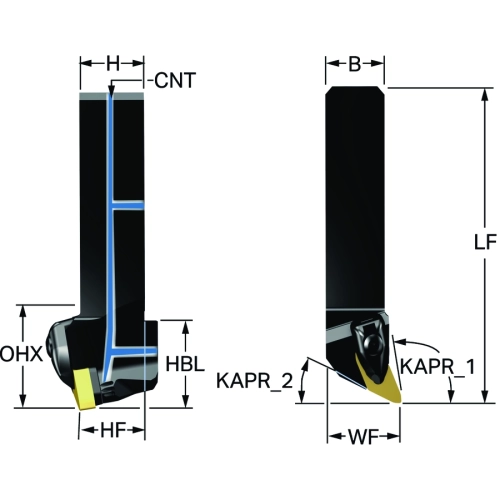

| Longueur fonctionnelle (LF) |
116 mm |
| Sens (HAND) |
L |
| Angle de l'arête de coupe de l'outil (KAPR1) |
95 deg |
| Angle de l'arête de coupe de l'outil (KAPR2) |
25 deg |
| Angle d'attaque de l'outil (PSIR) |
-5 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Porte-à-faux minimal (OHN) |
32 mm |
| Logement de plaquette (CUTINT_MAS) |
CoroTurn PRIME CP-B (CP-B1208D) |

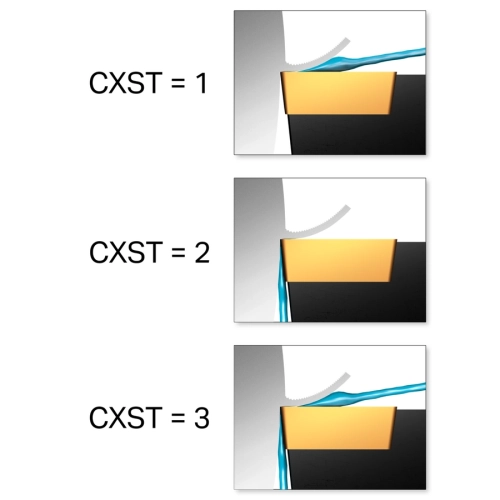

| Coolant exit supply type. (CXST) |
2: under the cutting edge |
| Angle de pente maximal (RMPX) |
23 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
57 mm |
| Taille du filetage de l'orifice d'adduction du liquide de coupe (CNT) |
G 1/8-28 |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Largeur de queue (B) |
25 mm |
| Hauteur de queue (H) |
25 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Pression du liquide de coupe (CP) |
150 bar |
| Longueur de décalage du bas de la tête (HBL) |
32 mm |
| Angle de coupe orthogonal (GAMO) |
-3.9 deg |
| Angle d’inclinaison (LAMS) |
-10.3 deg |
| Largeur fonctionnelle (WF) |
32 mm |
| Identification de la plaquette modèle (MIID) |
CP-B1208D |
| Hauteur fonctionnelle (HF) |
25 mm |
| Couple (TQ) |
4 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
D: clamp on top of insert and into hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
585.5 g |
ADINTMS : Manche carré -metrique: 25 x 25
CUTINT_MAS : "CoroTurn PRIME CP-B (CP-B1208D)"
CUTINT_SIZ : CoroTurn PRIME CP-B12D
