| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Weldon (DIN6535-HB) -inch: 1 1/4 |

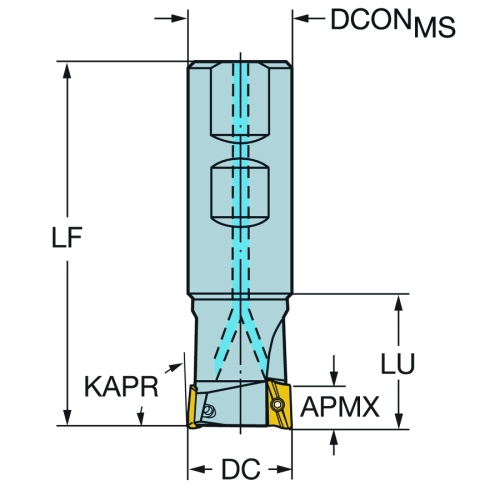

| Diamètre de coupe (DC) |
38.1 mm |
| Longueur fonctionnelle (LF) |
114.325 mm |
| Sens (HAND) |
R |
| Diamètre de connexion (DCONMS) |
31.75 mm |
| Nombre d'éléments de coupe (CICT) |
2 |
| Logement de plaquette (CUTINT_MAS) |
CoroMill 390 -size 17 (R390-17) |
| Ratio d'engagement utile maximal (AERMX) |
1 |

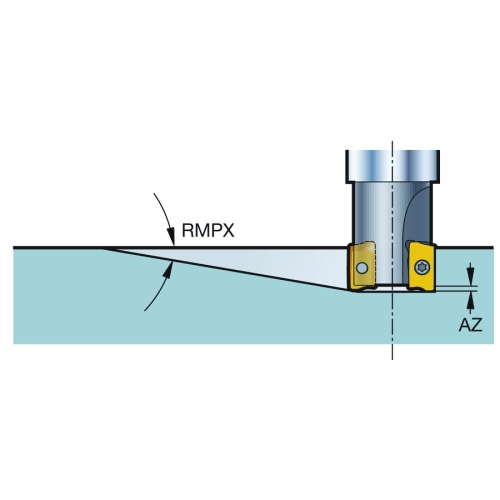

| Angle de pente maximal (RMPX) |
4.1 deg |
| Profondeur de plongée maximale (AZ) |
1.5 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
90 deg |
| Profondeur de coupe maximale (APMX) |
15.6972 mm |
| Nombre d'arêtes de coupe effectives en bout (ZEFP) |
2 |
| Tolérance du diamètre de queue (TCDCON) |
h6 |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Chiffre standard (STDNO) |
ISO3338-2 |
| Lettre standard (STDLET) |
WE |

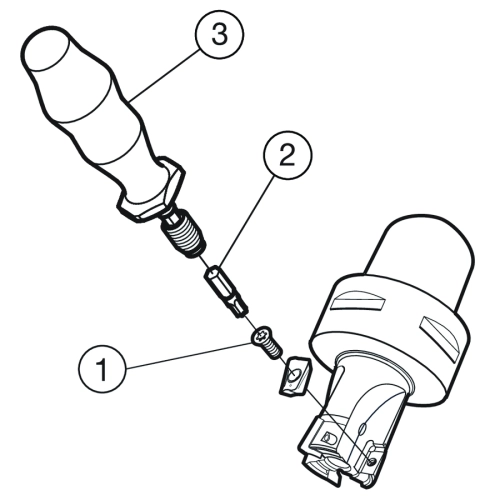

| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |
| Angle de coupe radial (GAMF) |
-5.38199976 deg |
| Angle de coupe axial (GAMP) |
14.76000012 deg |
| Vitesse de rotation maximale (RPMX) |
22700 1/min |
| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
654 g |
ADINTMS : Weldon (DIN6535-HB) -inch: 1 1/4
CUTINT_MAS : "CoroMill 390 -size 17 (R390-17)"
CUTINT_SIZ : CoroMill 390 -1704
