| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -metrique: 16 x 16 |

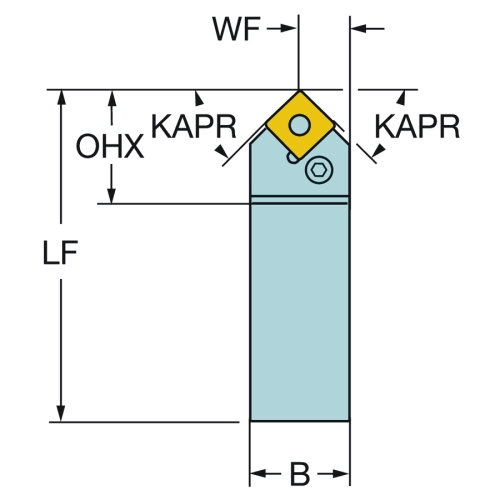

| Longueur fonctionnelle (LF) |
100 mm |
| Sens (HAND) |
N |

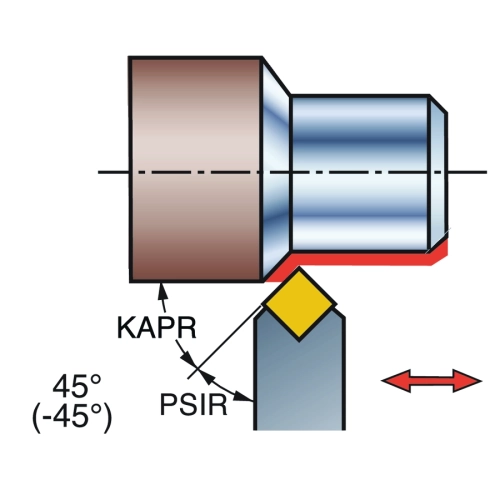

| Angle de l'arête de coupe de l'outil (KAPR1) |
45 deg |
| Angle de l'arête de coupe de l'outil (KAPR2) |
45 deg |
| Angle d'attaque de l'outil (PSIR) |
45 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |

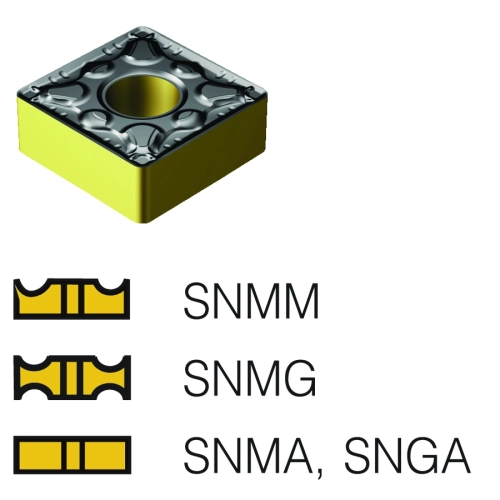

| Logement de plaquette (CUTINT_MAS) |
SNMG 090308 |
| Angle de pente maximal (RMPX) |
40 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
21 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
0: no coolant exit |
| Largeur de queue (B) |
16 mm |
| Hauteur de queue (H) |
16 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
0: without coolant |
| Angle de coupe orthogonal (GAMO) |
-6 deg |
| Angle d’inclinaison (LAMS) |
-6 deg |
| Largeur fonctionnelle (WF) |
8.3 mm |
| Identification de la plaquette modèle (MIID) |
SNMG 09 03 08 |

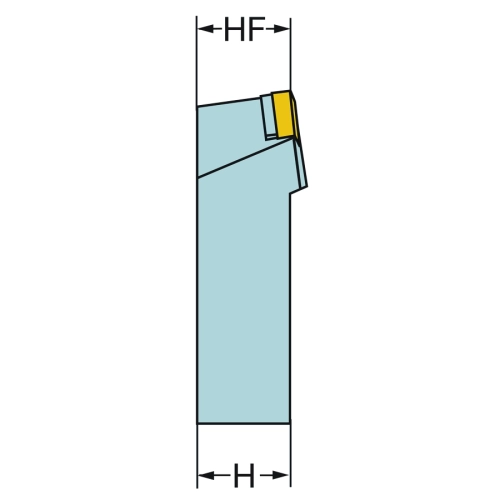

| Hauteur fonctionnelle (HF) |
16 mm |
| Couple (TQ) |
2 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
P: clamp with pin through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
217.5 g |
