| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Capto (serrage par vis et segment) -taille C6 |

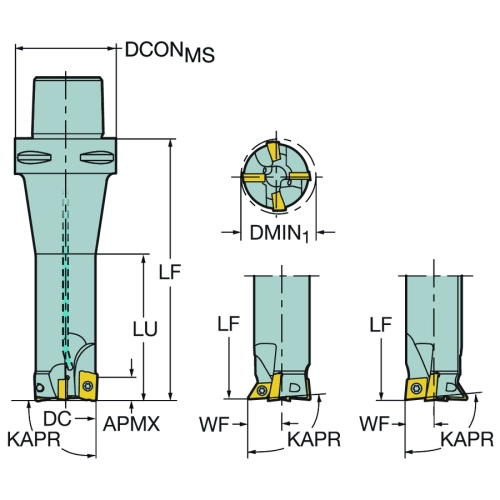

| Diamètre de coupe (DC) |
40 mm |
| Angle de l'arête de coupe de l'outil (KAPRT3) |
93 deg |
| Angle de l'arête de coupe de l'outil (KAPRT2) |
95 deg |
| Angle de l'arête de coupe de l'outil (KAPRT1) |
90 deg |
| Angle d'attaque de l'outil (PSIRT3) |
-3 deg |
| Angle d'attaque de l'outil (PSIRT2) |
-5 deg |
| Code du type de serrage (MTPCSW3) |
S: clamp with screw through hole |
| Code du type de serrage (MTPCSW2) |
S: clamp with screw through hole |
| Code du type de serrage (MTPCSW1_3) |
S: clamp with screw through hole |
| Diamètre de connexion (DCONMS) |
63 mm |
| Angle de pente maximal (RMPXT2) |
0 deg |
| Angle de pente maximal (RMPXT3) |
27 deg |
| Angle du corps côté pièce (BAWST3) |
0 deg |
| Angle du corps côté pièce (BAWST2) |
0 deg |
| Angle du corps côté machine (BAMST2) |
0 deg |
| Angle du corps côté machine (BAMST3) |
0 deg |
| Nombre d'éléments de coupe (CICT) |
2 |
| Porte-à-faux maximal (OHXT3) |
163.92 mm |
| Porte-à-faux maximal (OHXT2) |
164.35 mm |

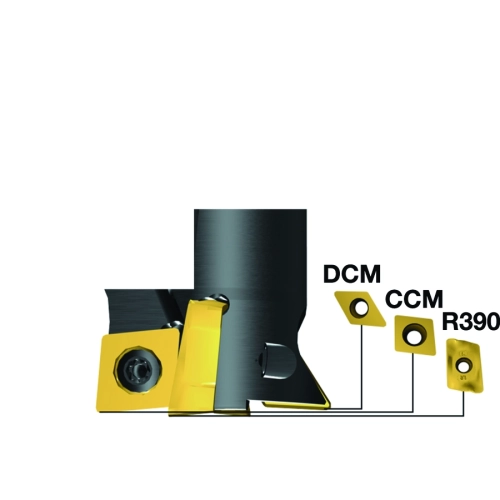

| Logement de plaquette (CUTINT_MAS) |
DCMT 11T304 |
| Logement de plaquette (CUTINT_MAS) |
CoroMill 390 -size 18 (R390-18) |
| Logement de plaquette (CUTINT_MAS) |
CCMT 120408 |
| Longueur utile (LUT2) |
89.5 mm |
| Longueur utile (LUT3) |
89 mm |
| Sens (HANDT3) |
L |
| Sens (HANDT2) |
L |
| Profondeur de coupe maximale (APMXT1) |
15.4 mm |
| Profondeur de coupe maximale (APMXT1) |
15.4 mm |
| Profondeur de coupe maximale (APMXT1) |
8.4 mm |
| Ratio d'engagement utile maximal (AERMX) |
1 |
| Code du type de sortie du liquide de coupe (CXSCT2) |
3: axial inclined exit |
| Code du type de sortie du liquide de coupe (CXSCT3) |
3: axial inclined exit |
| Angle de pente maximal (RMPXT1) |
6.8 deg |
| Profondeur de plongée maximale (AZ) |
0 mm |
| Longueur utile (LUT1) |
90.1 mm |
| Diamètre d'alésage minimal (DMIN1_T3) |
43 mm |
| Diamètre d'alésage minimal (DMIN1_T2) |
43 mm |
| Sens (HANDT1) |
R |
| Nombre d'arêtes de coupe effectives en bout (ZEFP) |
2 |
| Longueur de projection (LPRT3) |
165 mm |
| Longueur de projection (LPRT2) |
165 mm |
| Longueur fonctionnelle (LFT3) |
163.92 mm |
| Longueur fonctionnelle (LFT2) |
164.35 mm |
| Diamètre fonctionnel (DFC) |
44 mm |
| Largeur fonctionnelle (WFT3) |
19.05 mm |
| Largeur fonctionnelle (WFT2) |
19.25 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
3: axial concentric and radial entry |
| Chiffre standard (STDNO) |
ISO26623-1 |
| Hauteur fonctionnelle (HFT3) |
0 mm |
| Hauteur fonctionnelle (HFT2) |
0 mm |
| Largeur du corps (WBT3) |
34.55 mm |
| Largeur du corps (WBT2) |
34.55 mm |
| Angle de coupe orthogonal (GAMOT3) |
0 deg |
| Angle de coupe orthogonal (GAMOT2) |
0 deg |
| Angle d’inclinaison (LAMST3) |
-10 deg |
| Angle d’inclinaison (LAMST2) |
-10 deg |
| Longueur fonctionnelle (LFT1) |
165 mm |
| Couple (TQCSW3) |
3 Nm |
| Couple (TQCSW2) |
3 Nm |
| Identification de la plaquette modèle (MIIDCSW2) |
CCMT 12 04 08 |
| Identification de la plaquette modèle (MIIDCSW3) |
DCMT 11 T3 04 |
| Diamètre du corps (BD) |
37.7 mm |
| Longueur de corps (LB) |
90.78 mm |
| Couple (TQCSW1_3) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |
| Vitesse de rotation maximale (RPMX) |
10000 1/min |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
2.066 kg |
