| Caractéristique(s) |
|
| Diamètre d'alésage minimal (DMIN1) |
14.2 mm |
| Interface adaptative direction machine (ADINTMS) |
Queue cylindrique avec 3 plats -inch: 3/8 |

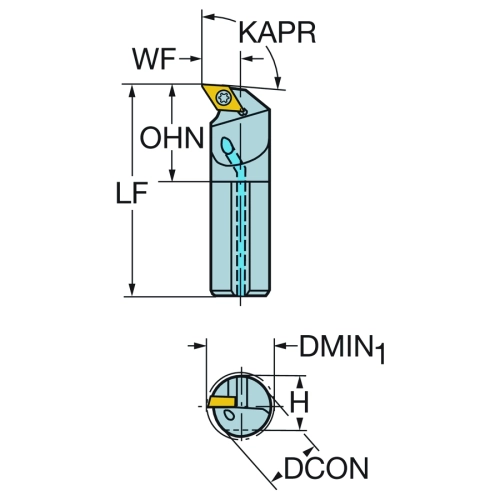

| Longueur fonctionnelle (LF) |
152.4 mm |
| Sens (HAND) |
R |
| Angle d'attaque de l'outil (PSIR) |
-3 deg |
| Diamètre de connexion (DCONMS) |
9.525 mm |
| Angle du corps côté pièce (BAWS) |
0 deg |
| Porte-à-faux minimal (OHN) |
22.5044 mm |

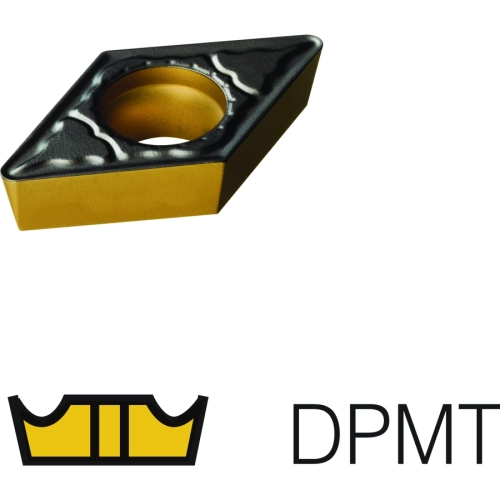

| Logement de plaquette (CUTINT_MAS) |
DPMT 070204 |

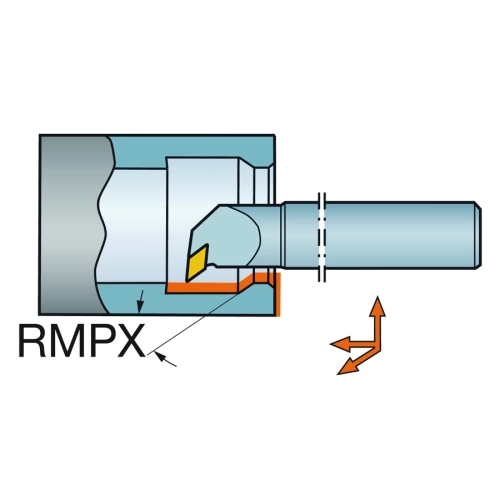

| Angle de pente maximal (RMPX) |
27 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
57.15 mm |
| Angle de l'arête de coupe de l'outil (KAPR) |
93 deg |
| Code du type de sortie du liquide de coupe (CXSC) |
3: axial inclined exit |
| Hauteur de queue (H) |
9.1186 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
1: axial concentric entry |
| Pression du liquide de coupe (CP) |
10 bar |
| Angle de coupe orthogonal (GAMO) |
4 deg |
| Angle d’inclinaison (LAMS) |
-2 deg |
| Diamètre du corps (BD) |
9.525 mm |
| Largeur fonctionnelle (WF) |
8.382 mm |
| Identification de la plaquette modèle (MIID) |
DPMT 07 02 04 |
| Hauteur fonctionnelle (HF) |
0 mm |
| Couple (TQ) |
0.9 Nm |
| Code matériau du corps (BMC) |
Carbide |

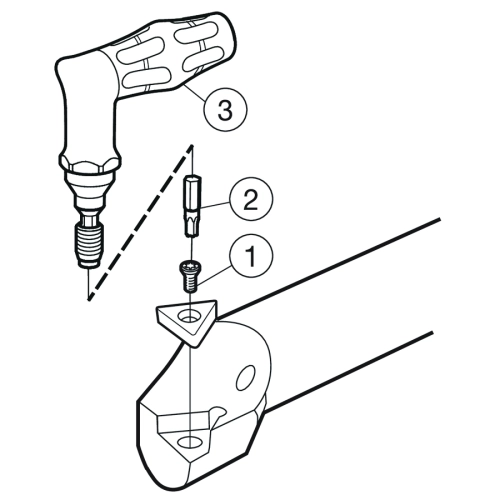

| Code du type de serrage (MTP) |
S: clamp with screw through hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
67 g |
