| Caractéristique(s) |
|
| Interface adaptative direction machine (ADINTMS) |
Manche carré -inch: 1 1/4 x 1 1/4 |

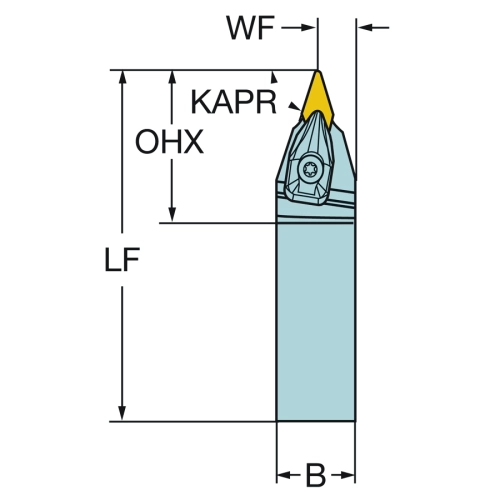

| Longueur fonctionnelle (LF) |
152.4 mm |
| Sens (HAND) |
N |
| Angle de l'arête de coupe de l'outil (KAPR1) |
72.5 deg |
| Angle de l'arête de coupe de l'outil (KAPR2) |
72.5 deg |
| Angle d'attaque de l'outil (PSIR) |
17.5 deg |
| Angle du corps côté pièce (BAWS) |
0 deg |

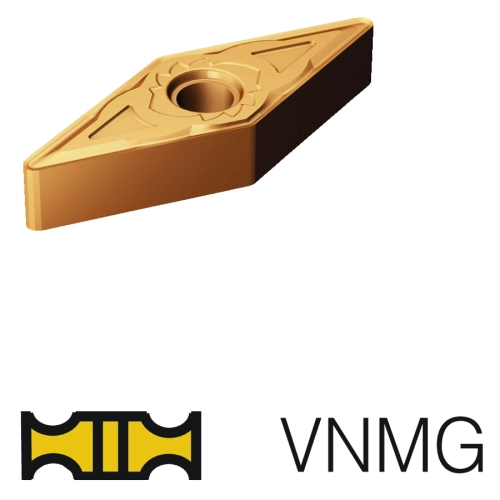

| Logement de plaquette (CUTINT_MAS) |
VNMG 160408 |

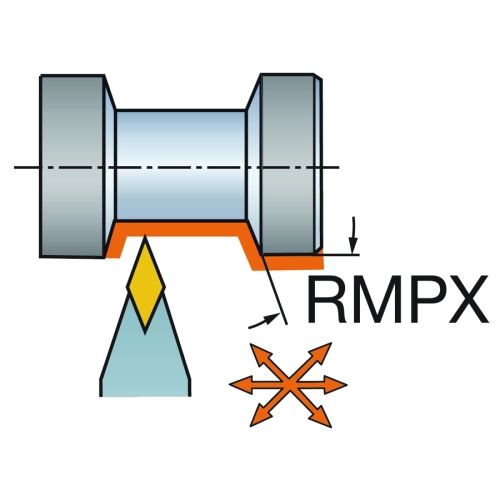

| Angle de pente maximal (RMPX) |
70 deg |
| Angle du corps côté machine (BAMS) |
0 deg |
| Porte-à-faux maximal (OHX) |
47.752 mm |
| Code du type de sortie du liquide de coupe (CXSC) |
0: no coolant exit |
| Largeur de queue (B) |
31.75 mm |
| Hauteur de queue (H) |
31.75 mm |
| Code du type d'orifice d'adduction du liquide de coupe (CNSC) |
0: without coolant |
| Angle de coupe orthogonal (GAMO) |
-4 deg |
| Angle d’inclinaison (LAMS) |
-13 deg |
| Largeur fonctionnelle (WF) |
16.51 mm |
| Identification de la plaquette modèle (MIID) |
VNMG 16 04 08 |

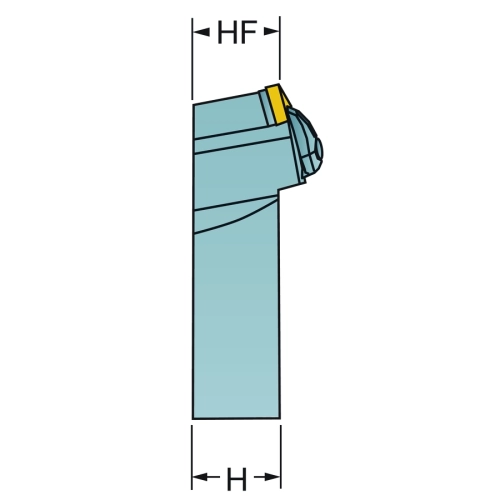

| Hauteur fonctionnelle (HF) |
31.75 mm |
| Couple (TQ) |
3 Nm |
| Code matériau du corps (BMC) |
Steel |
| Code du type de serrage (MTP) |
D: clamp on top of insert and into hole |
| Marque du produit (MARQUE) |
SANDVIK |
| Poids de l'élément (WT) |
1.007 kg |
